輪系創新設計拼裝及仿真實驗臺

輪系創新設計拼裝及仿真實驗臺,輪系方案設計實驗臺可以進行各種定軸齒輪系、周轉齒輪系、復合齒輪系的拼裝實訓及自由組合方案，咨詢熱線18930017352 ...

訂購熱線：021-66581511

推薦產品

: 機器人與智能視覺實驗裝置

: 透明液壓PLC控制實訓裝置

: 單片機、EDA開發實驗平臺

: 高級維修電工實驗裝置

產品詳情

中人教儀廠是專業生產輪系創新設計拼裝及仿真實驗臺，輪系方案設計實驗臺及配件的廠家,生產的輪系創新設計拼裝及仿真實驗臺，輪系方案設計實驗臺品質過硬，中人品牌在國內已經擁有幾百所院校客戶。

本文關鍵詞：輪系創新設計拼裝及仿真實驗臺
ZRJX-LC輪系創新設計拼裝及仿真實驗臺

一、產品概述

輪系方案設計實驗臺采用鋼制結構，可以進行各種定軸齒輪系、周轉齒輪系、復合齒輪系的拼裝實訓及自由組合方案的拼裝實訓，加深學生對輪系分類、分析、設計與應用的理解與掌握，培養學生在輪系方面的綜合設計能力和實踐動手能力。適合各職業院校《機械設計》、《機械原理》、《機械零件》等課程的實訓教學。

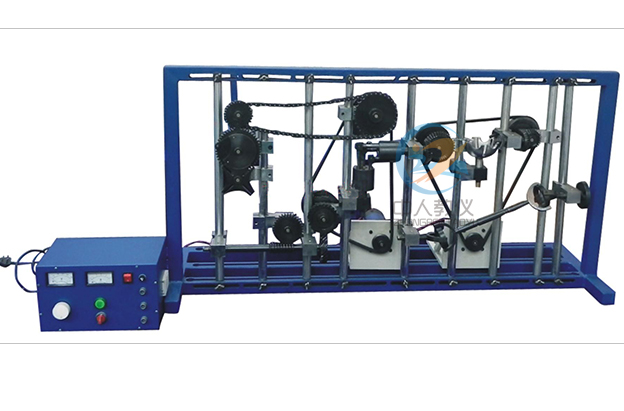

輪系創新設計拼裝及仿真實驗臺,輪系方案設計實驗臺

二、配置及技術性能

本裝置主要由實訓臺架（采用鋼制結構）、交流減速電機、電源控制箱、各種機械零部件、配件等組成。
輸入電源：單相三線～220V±10% 50Hz
外形尺寸：實訓臺架1250mm×400mm×650mm，電源控制箱 250mm×165mm×155mm
交流減速電機1臺：額定功率 90W，減速比1:150，調速范圍 0～10r/min
電源控制箱1臺：配置交流減速電機調速器，給電機提供可調電源。
機械零部件1套：配有各種圓柱直齒輪、圓柱斜齒輪、圓錐齒輪、皮帶輪、行星架、傳動軸、軸承座等。
配件1套：主要包含內六角扳手、小活動扳手、卷尺、小十字螺絲刀、實訓指導書等。
零件存放柜1套：存放各種機械零部件，便于學生實訓操作和教師對實訓設備的管理。

三、實驗內容：

1、定輪系拼裝與運行演示
2、2K-H行星輪系拼裝與運行演示
3、2K-H差動輪系拼裝與運行演示
4、3K周轉輪系拼裝與運行演示
5、復合輪系拼裝與運行演示

四、主要零部件清單

序號	名稱	技術規格(B=齒厚+凸臺)	數量	單價	總價	備注
1	直齒輪	m=2 Z=17,22,26,32,42	10			外購
	斜齒輪	m=2 Z=17,22	4
2	內齒輪	m=2 Z=76	2			外購
3	小錐齒輪	m=2 Z=21	4			外購
4	大錐齒輪	m=2 Z=30	2
5	行星桿	L=220	4
6	固定桿	L=200	4
7	空間行星架	非標	1
8	支承座	非標	10
9	傳動軸	L=120	8
10	支撐梁	L=400	7
11	安裝滑塊	非標	10
12	定位套	內徑16	16
13	透明固定板	非標	4
14	安裝槽板	非標
15	加載器支座	長×寬×厚=296(236)×76×25	2
16	聯軸器	D×d×B=φ28×φ16×70	4			外購
17	機架	1250m×400mm×650mm，	1			外協
18	零件存放柜	1250m×400mm×550mm，	1			外協
電氣系統
1	驅動源	60W單向交流電機	1			外購
2	調速器	配套	1			外購
3	電器盒	200100250	1			外購
工具清單
1	油槍	小號	1			外購
2	尖嘴鉗	3寸	1			外購
3	內六角扳手	10套件	1			外購
4	十字起	3寸	1			外購
5	活動幫手	1寸	1			外購
6	呆幫手	1寸	1			外購
7	橡皮槌	小號	1			外購
8	鋼尺	4m	1			外購
