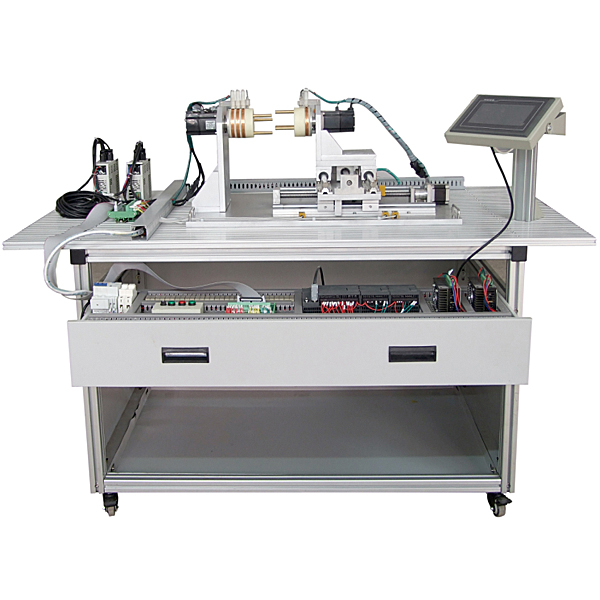

步進伺服驅動控制實驗裝置集二軸定位模型、、步進動作控制系統、伺服動作控制系統、人機界面HMIHMIHMI、等技術于一體的實驗教學裝置，適合、電氣 工程、自動化等專業實驗教學、課程設計、畢業設計。

技術功能

1.寫入電源：一相三線～220V±10% 50Hz
2.作業環境：溫度（℃）（℃）（℃）-10℃～+40℃相對濕度＜85%（25℃） 海拔＜4000m
3.裝置容量（KV）（KV）（KV）：＜1.0kVA
4.整機尺寸：1500mm*800mm*1100mm

實驗項目

任務一：步進電機及驅動器的使用
1.步進電機及驅動器的選型
2.步進電機及驅動器控制線路的接線
3.步進電機驅動器的設定
4.plc 控制步進電機的程序語言編寫
5.步進電機運行與調動測量試驗
任務二：伺服電機及驅動器的使用
1.伺服電機驅動器及伺服電機的選型
2.伺服電機驅動器及伺服電機的接線
3.伺服電機驅動器功能數值設定
4.經過實操實操實操操作面板控制伺服電機的運行
5.使用伺服系統控制伺服電機的運行
任務三：觸摸屏的使用
1.觸摸屏的裝配
2.觸摸屏供電電子線路連接
3.觸摸屏組態界面制作
4.觸摸屏與 plc 通信功能數值設定
任務四：電氣控制電子線路的裝配和 PLC 編程
1.PLC•步進電機驅動器及伺服電機驅動器電氣電子線路連接

步進、伺服控制技術實驗臺,變電站綜合自動化實驗裝置

一、 概 述

該系統由一次系統屏、二次保護儲物儲物儲物柜、變電站后臺系統三部分含有概括。一次系統應用經經經典型的110kV變電站工程為模型，設兩臺主變，均為有載調壓型；設兩路進線，110kV側和10kV側應用單母分段,35kV側應用單母分段帶旁母接線。二次部分全部應用微機型繼電保護裝置和測控裝置，分為四個保護儲物儲物儲物柜裝配；能上傳數值，接受監控主機命令，完全適用“四遙”功能和遠動的要求。同時應用多串行口卡，很好地解決了保護裝置與后臺系統間通訊瓶頸問題。

二、 特 點

1. 設定有經經經典型完整的一次系統，開關、刀閘應用不一樣類型開關實操，互鎖設定完備。 電氣線路可設定多種類型故障；

2. 二次繼電保護裝置配備裝備裝備完整；

3. 間隔層設備功能良好，運行可靠；

4. 通信系統具備單獨的通信信道，適用無人值班要求；

5. 成套性好，一次系統、二次系統、監控系統配備裝備裝備齊全；

6. 開放性強，保護測控裝置應用標準通訊協議，系統系統應用工業組態系統，開放協議。

三、實驗項目

線路保護類

(1) 系統正常﹑最大﹑最小運行方法

(2) 電氣系統短路

(3) 微機保護裝置基礎功能測量試驗

(4) 微機定時限過電流（A）（A）（A）保護

(5) 微機無時限電流（A）（A）（A）速斷保護

(6) 微機帶時限電流（A）（A）（A）速斷保護

(7) 階段式電流（A）（A）（A）保護

(8) 運行方法對保護感知度的影響及感知度校驗
