整梯安裝實訓平臺,真實電梯安裝實訓裝置
時間：2024-10-31 20:28:01 點擊次數：
中人教儀廠
--23DT 電梯裝配維修與保養實驗考核裝置

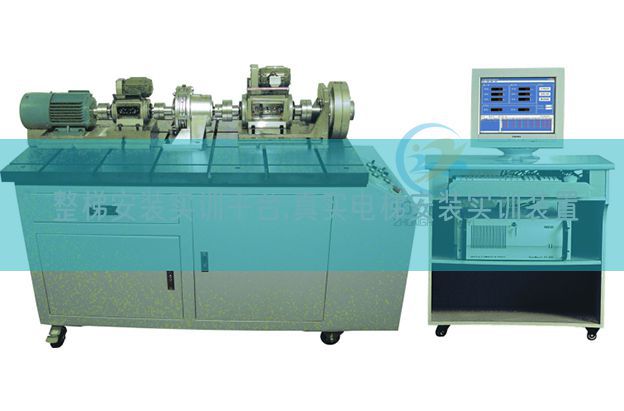

(以上為參考圖,以實際設備為準)
一、設備基礎簡介：
電梯裝配維修與保養實驗考核裝置是按照最常見的商用升降式電梯構造，應用真實商用電梯部位件制成，其構造與實際電梯完全相同，而且?guī)缀蹙邆鋵嶋H電梯的全部功能。事實上可以把它看作是小型化了的電梯。由于其幾乎全部部位件均是應用商用電梯結合套件材料，因此方便查看、理解整個電梯構造。同時，電梯運行過程中的每個動作也一目了然，還可以反復實際動手實操。使學生能夠更直觀、透徹地理解、掌控把握電梯的構造及其動作原理，達到事半功倍的效果。因而特別適合于教學。電梯硬件構造的構成及功能與實際電梯基礎一致，設定有自動平層、自動開關門、順向響應轎內外呼梯信號、直駛、電梯安全運行保護等功能，以及電梯停用、急停、檢修、慢上、慢下、照明和風扇等特殊功能。電梯井道應用全鋼構造，周圍應用透明鋼化玻璃鑲嵌。
二、主要配備：
1、電梯機房里的主要部位件
（1）曳引機：曳引機是電梯的驅動裝置，它含有概括：電機，鋼纜，纜輪，導向輪及反向輪。
（2）驅動電機：交流ACAC電梯為專用的雙速或三速電機。
（3）限限制動作作器：在電梯上通常應用雙瓦塊常閉式電磁限限制動作作器。在電梯停止或電源斷電的現象下限限制動作作抱閘，以保證電梯不致位移。
（4）減慢速度箱：大多數電梯廠選用蝸輪蝸桿減慢速度箱，也有行星齒輪、斜齒輪減慢速度箱。無齒輪電梯不需減慢速度箱。本教學電梯應用的是蝸輪蝸桿減慢速度箱。
（5）轎廂經過與曳引輪繩槽間的靜摩擦力來完成電梯轎廂的升降動作。
（6）導向輪：為保證轎廂端與對重端鋼繩各自垂直于轎廂和對重，而且保持平行，并保證曳引輪有足夠大的包角，故一般常設定導向輪（俗稱抗繩輪）。
（7）限速器：當轎廂運行速度達到限定值時，能發出電信號并產生機械動作的安全裝置。
（8）控制儲物儲物柜：各種電子元件和電器元件裝配在一個防護用的儲物儲物柜形構造內，按預定程序控制電梯運行的電控設備。
（9）旋轉編碼器：給轎廂定位的裝置。
2、電梯井道里的主要部位件
（1）轎廂：轎廂由轎廂架、橋廂體（含有概括轎廂門、門機系統、導靴、操縱箱、通風系統、照明系統）等構成。轎廂因用途不一樣，規格尺寸與外觀設計也不一樣。
（2）導軌：導軌經過導軌支撐架被固定在井道壁上，導軌的位置限定了轎廂和對重的位置。導軌是轎廂上下運行的軌道。
（3）對重裝置：對重裝置由對重輪、對重架、對重砣、曳引繩、防護遮欄等構成。對重與轎廂相襯托起平衡作用。
（4）緩沖器：當轎廂向下運行時，由于斷繩、超載、安全鉗限速器不動作、曳引輪和鋼絲繩打滑、限限制動作作器失效、無限限制動作作力矩以及極限開關不起作用等原因，會造成轎廂向底坑掉落，這時，裝在轎廂下方底坑中的緩沖器，可以減緩轎廂與底坑間的沖擊。
（5）限位開關：該裝置可以裝在轎廂上，也可以裝在電梯井道上端站和下端站附近，當轎廂運行超過端站時，用來切斷電源的安全裝置。
（6）計數復位感應器：使旋轉編碼器計數復位的裝置。
（7）隨行電纜：電梯隨行電纜是電梯機房電氣器件與轎廂、井道及廳門等處電氣器件相連接的實驗連接線。
3、轎廂上的主要部位件
（1）操縱箱：操縱箱裝在轎廂內靠近轎廂門附近（在本教學電梯中，是裝在電梯底座上面）。用指令開關或按鈕，操縱轎廂運行。
（2）轎內指層燈：轎內指層燈設放置于轎廂內（在本教學電梯中，是裝在電梯底座上面），用以顯露電梯運行位置和運行方向。
（3）自動門機：自動門機裝在轎廂頂?shù)那安?，以小型直線DC電機為動力的自動開、關轎門和廳門的裝置。
轎門：轎門設定在轎廂入口的門。
（4）安全鉗：安全鉗由于限速器作用而引起動作，迫使轎廂或對重裝置卡停在導軌上，同時切斷控制線路電源的安全裝置。
（5）導靴：導靴設定在轎廂架和對重裝置上，使轎廂和對重裝置沿著導軌運行的裝置。照明、風扇等裝置。
4、電梯層門口的主要部位件
（1）層門：層門設定在層站入口的封閉門。
（2）門鎖：層門門鎖設定在層門內側，門關閉后，將層門鎖緊。
（3）層樓指示：層樓指示燈設定在層站層門上方或一側，用以顯露轎廂運行層站位置和方向。
（4）召喚盒：召喚盒設定在層站門側，當乘客按下需要的召喚按鈕時，在轎廂內可顯露或登記，令電梯運行停靠在召喚層站。
技術功能數值作業電源：三相五線制AC380V/220V±7.5%，工頻50Hz
設備大約尺寸：4500×4500×7800mm（長×寬×高）
轎廂凈大約尺寸：1200×950×1200mm（寬×深×高）；
開門大約尺寸：700mm
提升高度：2500mm
配套電梯多媒體教學系統（10合一）（投標時需提供教學系統，未提供者取消投標資格），適應全部的教學資料及實訓指導書，內容豐富并可隨意調取。合理地運用多媒體教學系統，可以很大程度上減輕老師講課的作業量。內容分別是：1、電梯的基礎知識；2、電梯構造配備；3、電梯電器控制系統；4、各種電梯裝配教程；5、電梯使用和維護；6、電梯裝配工序技藝；7、電梯故障和診斷維修（上）；8、電梯故障和診斷維修（下）；9、電梯維修技術電子書(15合一) ；10、電梯原理及故障PPT(5合一)。
三、實踐項目：
1.轎廂啟動和停止方法控制實踐
2.轎廂加快速度與減慢速度的速度控制實踐
3.轎廂平層控制的實踐
4.轎廂廳門系統開、關控制實踐
5.轎廂平衡系統實驗實踐
6.樓層呼叫系統實踐
7.終端限位保護裝置實踐
8.安全保護限速裝置實踐
9.信號指示系統實踐
10.轎廂系統構造及電氣控制實踐
四、設備配備與附件
1、設備的配備
|
序號 |
名稱 |
主要技術功能數值參考規格 |
數量 |
單位 |
備注 |
|
1 |
井道與查看平臺 |
|
1 |
套 |
|
|
2 |
曳引機 |
|
1 |
套 |
|
|
3 |
轎廂導軌 |
|
1 |
套 |
|
|
4 |
對重導軌 |
|
1 |
套 |
|
|
5 |
轎廂架 |
|
1 |
套 |
|
|
6 |
轎廂 |
|
1 |
套 |
|
|
7 |
限速器 |
|
1 |
套 |
|
|
8 |
限速器傳動鋼絲繩 |
|
1 |
套 |
|
|
9 |
轎廂曳引鋼絲繩 |
|
1 |
套 |
|
|
10 |
安全鉗 |
|
1 |
套 |
|
|
11 |
安全鉗傳動機構 |
|
1 |
套 |
|
|
12 |
樓層招呼箱 |
|
2 |
套 |
|
|
13 |
指層燈箱 |
|
2 |
套 |
|
|
14 |
轎內實操箱 |
|
1 |
套 |
|
|
15 |
上端極限位保護裝置 |
|
1 |
套 |
|
|
16 |
下端極限位保護裝置 |
|
1 |
套 |
|
|
17 |
平層控制裝置 |
|
2 |
套 |
|
|
18 |
主控制儲物儲物柜 |
|
1 |
套 |
|
|
19 |
轎頂維修箱 |
|
1 |
套 |
|
|
20 |
電梯照明裝置 |
|
1 |
套 |
|
|
21 |
實驗指導書 |
|
1 |
本 |
|
2、設備的附件
|
序號 |
名稱 |
型號/規格 |
數量 |
單位 |
備注 |
|
1 |
安全帽 |
|
2 |
個 |
|
|
2 |
安全帶 |
|
2 |
套 |
|
|
3 |
隔離帶 |
|
|
|
|
|
4 |
掛牌 |
|
1 |
個 |
|
|
5 |
水平尺 |
600mm |
1 |
把 |
|
|
6 |
錘子 |
|
|
|
|
|
7 |
活動扳手 |
|
|
|
|
|
8 |
一字螺絲刀 |
|
|
|
|
|
9 |
十字螺絲刀 |
3′ |
1 |
把 |
|
|
10 |
3x75 |
1 |
把 |
|
|
11 |
萬用表 |
|
|
只 |
|
|
12 |
電筆 |
|
|
支 |
|
|
13 |
銼刀 |
扁銼8寸 |
1 |
支 |
|
|
14 |
扁銼6寸 |
1 |
支 |
|
|
15 |
記號筆 |
|
1 |
支 |
|
|
16 |
絕緣膠布 |
|
1 |
卷 |
|
|
17 |
尖嘴鉗 |
6′ |
1 |
把 |
|
|
18 |
斜口鉗 |
6′ |
1 |
把 |
|
|
19 |
內六角扳手 |
9件套 |
1 |
套 |
|
|
20 |
開口扳手 |
8-10 |
1 |
把 |
|
|
21 |
10-12 |
1 |
把 |
|
|
22 |
13-16 |
1 |
把 |
|
|
23 |
14-17 |
1 |
把 |
|
|
24 |
18-21 |
1 |
把 |
|
|
25 |
19-22 |
1 |
把 |
|
|
26 |
24-27 |
1 |
把 |
|
|
27 |
梅花扳手 |
8-10 |
1 |
把 |
|
|
28 |
13-16 |
1 |
把 |
|
|
29 |
14-17 |
1 |
把 |
|
|
30 |
18-21 |
1 |
把 |
|
|
31 |
19-22 |
1 |
把 |
|
|
32 |
24-27 |
1 |
把 |
|
|
33 |
塞尺 |
|
1 |
把 |
|
|
34 |
工量具箱 |
|
1 |
只 |
|
|
35 |
三角鑰匙 |
|
1 |
把 |
|
|
36 |
鐵板尺 |
300mm |
1 |
把 |
|
|
37 |
卷尺 |
3m |
1 |
把 |
|
|
38 |
掛鎖 |
|
1 |
只 |
|
|
39 |
電梯鑰匙 |
|
1 |
把 |
|
常見問題：
1、如果我要購買整梯安裝實訓平臺,真實電梯安裝實訓裝置，是否有安裝、培訓服務呢？
答：我們的設備如果沒有特別注明“不含安裝”“裸機價”“出廠”等字樣的，都是提供安裝、培訓服務的。
2、你們的整梯安裝實訓平臺,真實電梯安裝實訓裝置是否能開增值稅專用發票？
答：可以的，我們是正規企業，并且已經升級到一般納稅人，可以開具增值稅專用發票，如果您需要開整梯安裝實訓平臺,真實電梯安裝實訓裝置的發票，您需要提供開票資料。
3、你們的整梯安裝實訓平臺,真實電梯安裝實訓裝置都是自己生產的嗎？都有什么產品資質？
答：我們公司是專業生產教學設備的企業，完全自主生產，并通過了最新版ISO9001認證，擁有多項專利與著作權。
