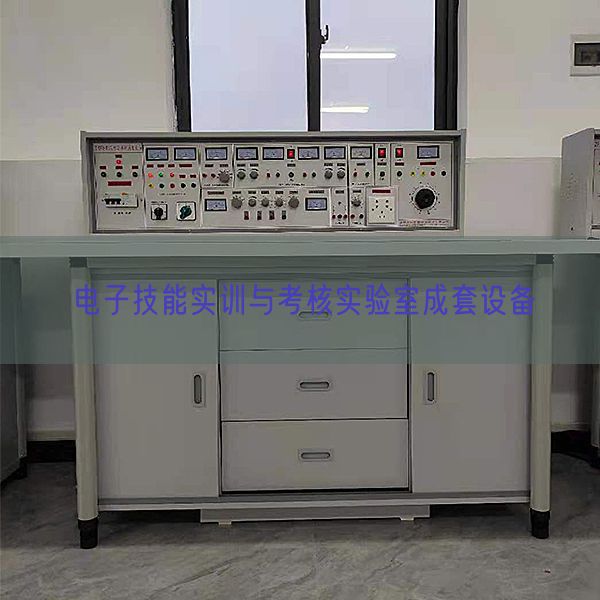

-755　電子技能實驗與考核實驗室成套設備


設備基礎簡介：

上海教育設備有限公司生產的電子實驗室設備實驗臺設定有較完善的安全保障功能，較齊全的功能。在前幾代的設備基礎上各方面做了較大的改進，電子實驗室設備實驗項目更加豐富，覆蓋面廣，實驗內容要求更高，實驗深度有較大提升，使實驗更深入入完整。電子實驗室設備裝配智能化數字直線DC電表，測量精確度高，測量界限寬，使用便利。電子實驗室設備方便學生課余興趣小組電子回路研發，學生畢業設計等。


電子實驗室包括與功能：
1、電源及功能數值：
1.1 寫入電源：交流AC220V，50Hz電源，寫入時指示燈亮。
1.2 電源輸出：有嵌入式保險盒和漏電開關二級保護功能。
1.2.1　0-220V電源輸出：一組萬能插頭座：為各種儀表器具提供作業電源；
1.2.2　可調交流AC電源：0-250V連續可調，內裝一臺0.5KVA一相調壓器，電壓（V）輸出有表指示；
1.2.3　恒流穩壓電源：二路0-30V穩壓輸出，內置式繼電器自動換檔，多圈電位器連續調動，使用便利。輸出最大電流（A）1.5A，設定有預設式限流保護功能，自動恢復功能，每路輸出由0.5級數字電流（A）表，電壓（V）表指示，電壓（V）平穩度＜10-2，負載平穩度＜10-2，紋波電壓（V）＜5mv。
1.2.4 固定直線DC電源輸出：電壓（V）5V，輸出最大電流（A）500mA。
1.3　智能型直線DC數字電流（A）表：精確度0.5級，應用ICL公司高功能AD變換器配以高速M(fèi)PU單元設計而成經過鍵控、數字顯露窗口完成人機對話功能控制模式。設定有自動與手動測量范圍，20mA、200mA、2000mA三檔，測量界限：0-2000mA。設定有數值存儲與查詢、超測量范圍報警、指示功能。
1.4　單次脈沖源：每撥一次鈕子開關可輸出一對正負脈沖。
1.5 函數信號發生器：輸出正弦波、三角波、矩形波。
1.5.1 頻率界限：由5Hz到550KHz，分五個頻段。
1.5.2　頻率指示：由HZ表直接讀出；
1.5.3　電壓（V）輸出界限：正弦波5HZ-250KHZ>4.5V,250KHZ-550KHZ>3.5HZ,三級衰減：0db,20db,40db,設定有連續細調。矩形波：5HZ-250KHZ＞4.5V，250KHZ-550KHZ＞3.5V幅度連續可調；三角波：5HZ-550KHZ＞1V。
1.6 音頻功率（W）放大器：寫入音頻電壓（V）不低于10mV，輸出功率（W）不小于1W，音量可調，內有喇叭，用來放大器電子回路　擴音，也可作信號尋跡儀表器具使用。
1.7 變壓器：內置式220V/12＋24V變壓器，功率（W）25W。
1.8　喇叭：8Ω,0.5W內置式。
1.9　蜂鳴器：內置式；
1.10 燈頭座：250V、4A燈頭座一只，用來實驗中電子回路的檢驗等，固定在實驗臺上，使用便利、安全。
2、電子實驗室設備實驗實操桌：
由雙面飾操作面板制成，不變形，不褪色。尺寸：160×70×80cm，鋁制框體結構，造型美觀大方，中間設定有抽屜，放置工量具，左右二只儲物儲物柜，用來儲物元件。
三、模仿電子實驗室實驗臺包括與配備裝備（以二十四座為例）
1、模仿電子實驗室實驗臺實驗實操桌12張，一桌二座。每張實操桌配備有一粒膠皮板，保護桌面（如需在桌上放置重物、焊接等）。
2、電子實驗室設備示教控制臺：由示教實驗實操桌、實驗臺、演示控制屏構成，能分別控制12臺學生實驗臺的電源。演示屏立在實驗臺上，尺寸為160×70cm，用來講解、演示。
3、電子實驗室設備，共12臺，每張學生實驗實操桌上配備1臺。
4、電子實驗室設備器件材料配備裝備：13只MF-47萬用表，13只數字萬用表，臺鉆1臺，微型手電鉆1臺，電烙鐵及烙鐵架25套，雙門立儲物柜2個，放置臺鉆桌1張，13套尖嘴鉗，斜口鉗，螺絲刀，扳手，鑷子，敷銅板13片，初步焊接通用線路板及結合套件13套，13×22套電子技能實驗考核結合套件（含有概括特制線路板及相應元件），25張學生凳。
四、電子實驗室設備實驗項目：
1.常用儀表器具儀表的使用；
2.常用電子元件的識別與檢驗測試；
3.電烙鐵拆卸裝配與電子錫焊技能實訓；
4.印刷線路板的制作；
5.三端包括穩壓直線DC電源的制作；
6.串聯型直線DC穩壓電源的制作；
7.低頻信號電壓（V）放大器的裝配與測量試驗；
8.設定有負反饋信號放大器電子回路的制作與測量試驗；
9.文式橋振蕩器的焊接與調節測試；
10.電池電壓（V）監視電子回路的制作與測量試驗；
11.電子催眠器電子回路的制作；
12.模仿"知了"電子電子回路的制作實驗；
13.實用聲控、光控節電照明燈的制作與實驗；
14.語音報警喇叭的制作與實驗；
15.邏輯測量試驗器的制作與測量試驗；
16.正負脈沖信號的制作與測量試驗；
17.智力競賽搶答器的制作；
18.水位報警器電子回路的制作；
19.迷你閃光彩燈的制作；
20.光控音樂門鈴；
21.實用模仿自然風控制器的制作；
22.臺燈調光電子回路；
23.實用CMOS觸摸鎖鑰電子回路；
24.自動充電器的制作；
25.半導體收音機的組裝與調節測試。
