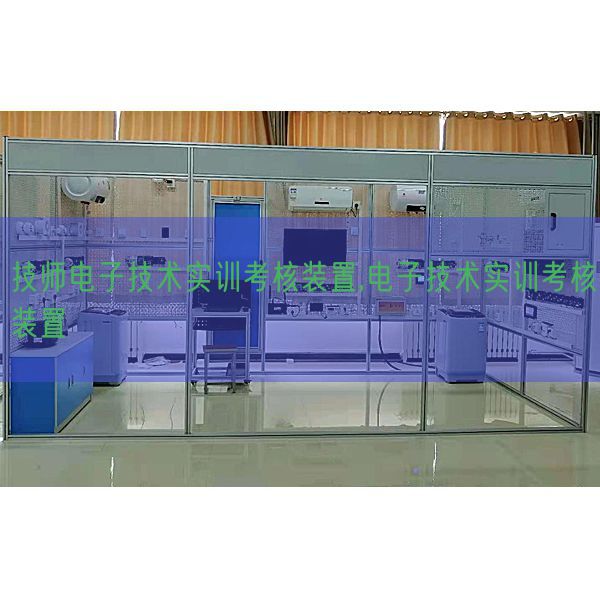

-780B 技師電子技術實驗考核裝置

一、設備特別點
該技師電子技術實驗考核裝置既可作為電子類工種和電工類工種的等級電工培訓裝置也可作為考核裝置。裝置應用模型塊化設計，配備有分立元件模型塊、單獨功能模型塊和故障設定模型塊等三大類模型塊和其相應的系統連接口構成?？砂凑詹灰粯拥膶嶒烆}目，選用不一樣的模型塊結合包括各種經典型的電子技術線路來實行實訓。而且考核系統可經過計算機數值在實驗電子回路中自動設定各種故障。學生經過電子回路原理及測量工量具查找故障點以達到實驗與考核目的。其適用來各勞動職業技能鑒定部門以準確、科學的手段對相關工種技術工人實行考核鑒定，同時也適合相關院校電類專業學生實驗和考核。
1、智能化程度高：由教師經過電腦統一設定故障，便利、快捷，實訓、考核成績自動記錄、評定分數、存檔。極大提升管理水平。
2、設計創新：以單獨的通用器件為最小積木式模型塊單元，可靈活結合成不一樣課題、不一樣要求的實驗電子回路。以模型塊化的特別點強調實訓學生在理解基礎上靈活解決問題的動手能力。
3、工程實用：學生可直觀真實元件及其符文號和作業狀態的改變，使教育培訓最大程度地貼近工程實際運用狀態。帶標準印刷的器件積木，使得線路直觀，查故便利。
4、拓展兼容：基礎器件的模型塊化特別點使得本裝置不會隨新技術、新課題的發展而淘汰，只需多加核心新部位件即可拓展完成新課題的實驗，并能完成強-弱電之間、交叉課程之間的互聯、與相應軟、硬技術的發展而同步升級。
5、可靠性：特殊工序技藝的積木式連接部位件及接插件保證10萬次作業壽命,保證各觸點的接觸電阻小于10-4Ω,分布電容小于10PF。連接實驗連接線1mm2（內部252股）超軟優質銅芯線。
6、安全性：除常規的安全保護外，本裝置還具備：強電器件（110V以上）和相關接插件沒有任何帶電接點外露。
二、技術功能
（一）寫入電源：交流AC220V 50Hz，一相三線
（二）輸出電源：
1、二路直線DC0～12V連續可調電源，輸出最大電流（A）1.5A，有數字電壓（V）指示輸出電壓（V），帶過流保護功能，過流保警功能。
2、設故電源1路，TTL專用電源1路，±12V固定電源2路，帶數字顯露指示。
三、包括與配備裝備
（一）實驗桌：1500×800mm，鋼木構造。
（二）箱式掛式模塊件支撐架：長1400mm，上下二層，內有導軌。配備1只示波器支撐架。
（三）實驗模型塊配備：電阻模型塊1、電阻模型塊2、電阻模型塊3、電阻模型塊4、電阻模型塊5、電位器模型塊、四運放模型塊、開關發光二極管模型塊、555震蕩模型塊、十進制解碼顯露模型塊、七段解碼顯露模型塊2塊、4011模型塊2塊、4012模型塊、4027模型塊、40175模型塊、40192模型塊2塊、40194模型塊、單脈沖模型塊、555模型塊2塊、EDA模型塊。
（四）設故模型塊：數字定時器/減法循環計數器電子回路、脈沖順序控制器電子回路、三角波方波發生器電子回路、鋸齒波發生器電子回路、電腦連接口模型塊1套。各個設故模型塊內各有14個故障點。
（五）設故考核系統：經過電腦自動設定實驗考核故障點，學生解析確定故障點后，在答題界面寫入答案后故障點自動消失，并記錄成績。（電腦自備）
（六）可編程邏輯器件：EDA模型塊應用ALTERA公司的EPM7128芯片，提供MAXPLUSII編程系統，并提供實驗系統。
（七）附件：電源插頭座箱式掛式模塊件1塊、通信電纜1套、插件板4塊、標準實驗連接線50根、短接橋20只、數字萬用表1只。
四、實驗項目

1、數字定時器電子回路
2、減法循環計數器電子回路
3、脈沖順序控制器電子回路Ⅰ
4、脈沖順序控制器電子回路Ⅱ
5、單脈沖控制移位寄存器Ⅰ
6、單脈沖控制移位寄存器Ⅱ
7、三角波方波發生器電子回路
8、鋸齒波方波發生器電子回路Ⅰ
9、鋸齒波方波發生器電子回路Ⅱ
10、正弦三角波方波發生器
11、結合邏輯控制移位寄存器
12、電平檢驗測試器控制扭環形計數器
13、順序脈沖控制器
14、定時計數電子回路
15、BCD碼加法器
16、BCD碼減法器
17、數字定時器電子回路排故
18、減法循環計數器電子回路排故
19、脈沖順序控制器電子回路排故
20、三角波方波發生器電子回路排故
21、鋸齒波發生器電子回路排故
22、用可編程邏輯器件完成走馬燈電子回路
23、用可編程邏輯器件完成四位全加器電子回路
24、用可編程邏輯器件完成3線-8線譯碼器
25、用可編程邏輯器件完成4位計數器
26、用可編程邏輯器件完成數碼管靜態顯露
