液壓傳動實驗裝置,機電液氣一體化實驗裝置

設備基礎簡介

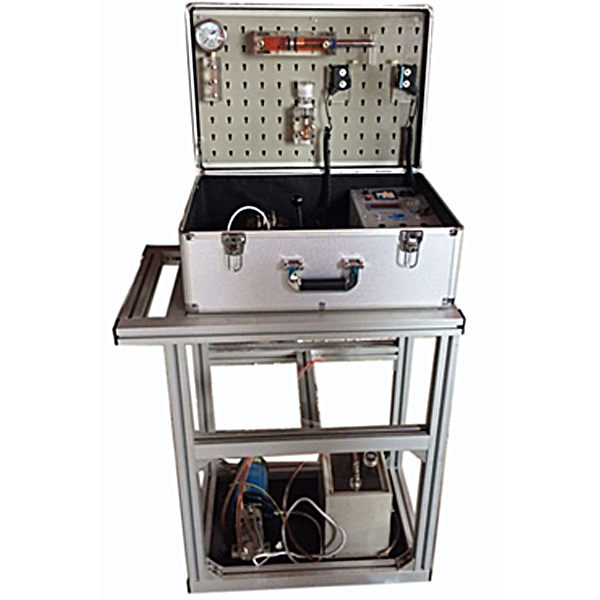

便攜式透明液壓傳動實驗箱可實行液壓傳動演示、液壓傳動基礎線路（壓力、流量 、方向控制線路）。適合職業院校相關專業液壓傳動、液壓與氣壓傳動等課程的實驗教學。
系統特別點
1、液壓元件以透明有機玻璃外殼為主，作業介質為白色液壓油，系統作業時可清晰查看到液壓元件閥芯的作業過程，直觀性強。
2、液壓元件管路以透明軟管連接，構造緊湊、連接可靠、不漏油。
3、箱子集元件元件、液壓泵站、調動速度電機及電氣控制部分為一體箱，教師可便利的將設備帶入課堂實行現場演示教學和實物講解
技術功能
1、寫入電源：一相三線220V，50Hz
2、裝置容量（KV）（KV）（KV）：<0.3KVA
3、定量齒輪泵：規格限定壓力1.6MPa,規格限定流量：4L/min
4、直線DC調動速度電機：規格限定電壓（V）（V）（V）：AC220V，規格限定功率（W）（W）（W）：180W，規格限定轉動速度：1400r/min
5、外開尺寸：550mm*370mm*230mm
實驗項目
1、用O型換向閥的換向線路。
2、進油節流調動速度線路。
3、回油節流調動速度線路。
4、行程開關換向線路。
5、用減壓閥的減壓線路。
6、壓力調定線路。




液壓傳動實驗裝置,機電液氣一體化實驗裝置

實驗裝置完成的作業任務

機電液氣實驗臺為鋁制型材構造，在上面可裝配上料單元、間歇式傳送及夾緊單元、沖壓單元、鉆孔單元和分揀單元，并配備裝備裝備有主機、變頻器、觸摸屏、、三相異步交流ACACAC電機、交流ACACAC減慢速度電機、直線DC電機、液壓機系統、鉆機及其液壓進給系統、氣壓傳動系統等，含有概括一個經經經典型的機電氣液綜合應用系統。可以實行經經經典型機電氣液一體化系統的裝配、液壓氣動管路裝配、電氣控制線路布線、觸摸屏與plc編程及調動測量試驗、整機調動測量試驗及運行等技能實驗，從而使學生掌控把握機電氣液的相關知識和技能。

功能數值及功能

1.作業電源：三相五線～380V±10%
2.外觀尺寸：1400mm*960mm*750mm
3.微型液壓動力源：規格限定功率（W）（W）（W） 735W；規格限定排量 1.6mL/r；規格限定壓力 6MPa
4.靜音空氣壓縮機：作業電源AC220V±10% 50Hz，寫入功率（W）（W）（W）0.68kW，公稱容積24L，規格限定流量：116L/min，規格限定輸出氣壓1MPa

按照項目教學，主要完成的作業任務如下：

任務一：設備裝配與調動
(1)上料、傳送、夾緊、分揀等自動化機構的裝配與調動；
(2)plc、變頻器、漏電斷路器、開關電源等電氣部位件的定位裝配及調動；
(3)氣動部位件的裝配與調動；
(4)液壓部位件的裝配與調動。
任務二：液壓傳動系統識圖與管路裝配
液壓機、鉆機進給系統、液壓泵站等液壓傳動系統的識圖與液壓管路裝配。
任務三：氣動系統識圖與管路裝配
調壓、換向、調動速度、順序動作控制等氣動系統的識圖與氣管裝配。
任務四：電氣控制線路原理圖設計與布線
含有：按照作業流程和控制要求，設計自動控制系統的電氣原理圖，按原理圖布置、連接控制系統電子線路。
任務五：程序語言編寫與調動測量試驗
各電氣控制線路PLC程序及觸摸屏界面的編寫與調動測量試驗。
任務六：機電氣液一體化設備的整機調動測量試驗與運行
