一、概述：
金屬切削加工是運用機床和刀具，按預定的加工要求從坯件上切去多余金屬的加工方法，它是機械加工方法，它是機械制造業中應用較廣泛的加工方法之一，在金屬切削過程中，刀具與工件之間始終存在切削與抵抗切削的矛盾，并按一定的規律演化。
二、技術規格：

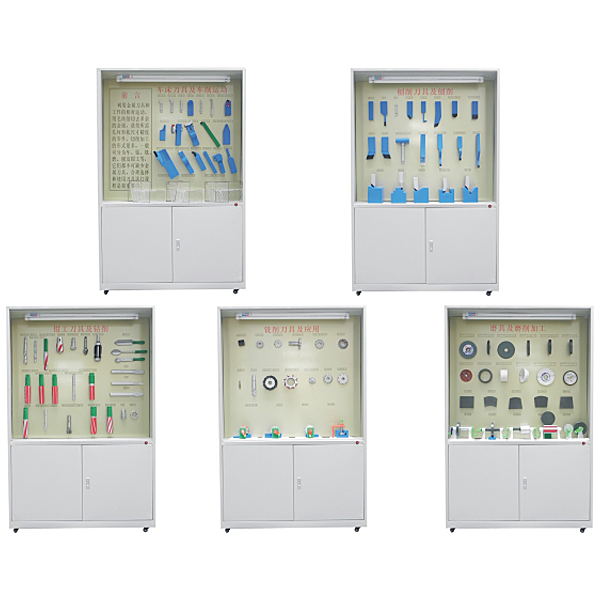

1、金屬切削刀具教學陳列柜由5個單體陳列柜組成，陳列柜體外形尺寸：1200×400×1850㎜；尺度比例設計符合人機工程要求.
2、陳列柜體采用1.0mm冷軋鋼板噴塑制作，柜體剛性好，外形美觀大方。柜內陳列面板為超豪華鋁塑夾層板，承載性好；
3、柜內上部有陳列柜名稱，方便識別；
4、柜下部設有柜箱，方便存放單個模型、實驗箱及相關實驗文檔；
5、柜底裝有萬向輪，方便移動。
6、模型材料采用有機玻璃與工程塑料制作。
7、虛擬仿真教學系統
機械實訓安全教育虛擬仿真軟件：本軟件基于unity3d開發，軟件采用三維漫游的形式，可通過鍵盤控制移動，鼠標控制鏡頭方向，設有機械安全距離實驗，機械安全保護裝置實驗、機械安全防護設計基礎考核，實驗進行時，三維漫游畫面采用箭頭與腳印圖案提示移動至實驗位置，機械對象周圍圓圈顯示了工作半徑，實驗過程伴有三維機器人的對話框提醒。
A、機械安全距離實驗內容包括防止上下肢觸及危險區的安全距離實驗（內分2種圍欄高度與開口大?。?，選擇進入后，鏡頭前彈出GB23821-2009《機械安全防止上下肢觸及危險區的安全距離》要求，錯誤示范：實驗過程為人體進入機械對象工作半徑受到傷害后，血色畫面與語音提醒收到機械傷害，并回至原位并進行下一實驗，最終一步為正確做法。
B、機械安全保護裝置實驗分為安全聯鎖開關、安全光幕、安全墊、安全激光掃描儀等保護裝置實驗，可選類別（安全輸入、安全控制、安全輸出、其他）、生產廠家、產品列表（安全聯鎖開關、安全光幕、安全墊、安全激光掃描儀、安全控制器、安全繼電器、安全護欄）。安裝位置有藍色閃爍框架提醒，實驗流程：選擇安全護欄并安裝、選擇安全連鎖開關（或選擇安全光幕、安全墊、安全激光掃描儀）并安裝、選擇安全控制器并安裝至電氣控制箱、選擇安全繼電器并安裝至電氣控制箱、點擊電氣控制箱上的啟動按鈕。若進入危險區域時，系統將提示報警音，且機械對象停止工作，選擇電氣控制箱上的復位按鈕可停止。
C、機械安全防護設計基礎考核要求完成機械安全系統的安裝，正確安裝安全護欄、安全聯鎖開關、安全光幕、安全墊、安全激光掃描儀、安全控制器、安全繼電器、24V電源、信號燈及急停按鈕，考核分為十個考核點，部分考核點有3個選項，由學生自由選擇，最終10項考核點選好后，提交確認，系統自動得出總分?jǐn)?shù)以及各考核點的得分情況。
D、軟件須為整體同一平臺，不得以單獨的資源展現。
E、同時為客戶提供本軟件的VR安裝包方便用戶拓展為VR實驗，VR設備及軟件安裝調試不需提供。
機械裝配與鉗工裝配虛擬仿真軟件：本軟件基于unity3d開發，可選6級畫質，設有減速器、軸系結構的設計與虛擬拆裝、常見機械機構設計與仿真，機構資源庫，典型機械機構（汽油機發動機的虛擬拆裝），軟件為一個整體軟件，不能為一個個單獨的資源。
A.減速器設計與虛擬拆裝界面可選渦輪蝸桿圓錐齒輪減速器、二級展開式圓柱齒輪減速器、圓錐圓柱齒輪減速器、同軸式圓柱齒輪減速器、圓錐齒輪減速器、一級圓柱齒輪減速器。
渦輪蝸桿圓錐齒輪減速器：進入軟件后自動播放裝配內容，視頻中各步驟均有文字說明
二級展開式圓柱齒輪減速器：進入軟件后采用視頻的形式播放內容，視頻內容應包含：零件名稱（掃描二維碼可看零部件名稱）、拆裝演示（包含拆卸、裝配）、虛擬拆裝（包含整體、低速軸、中速軸、高速軸、箱蓋、箱座）
圓錐圓柱齒輪減速器、同軸式圓柱齒輪減速器、圓錐齒輪減速器、一級圓柱齒輪減速器：點擊進入后自動跳轉到edrawings界面，模型均為三維模型，通過點擊零部件顯示零部件名稱，可360°全方位旋轉、放大、縮小、平移，同時可通過移動零部件功能，將整個減速器進行拆卸組裝，同時可以選擇主頁按鈕回到減速器最初始的狀態。圓錐齒輪減速器、一級圓柱齒輪減速器增加了插入橫斷面功能，可自由拖動橫斷面觀察減速器內部結構。
B.軸系結構的設計及虛擬拆裝界面可選零件認知、拆裝演示、實戰操作。
1、零件認知：內設斜齒輪、無孔端蓋、聯軸器、聯軸器鍵、軸、齒輪鍵、帶孔端蓋、軸套、深溝球軸承的三維模型與零件名稱，任意零件均可進行360°旋轉
2、拆裝演示：內置2個案例，將鼠標移動到某一零件位置時（底座與軸承座除外），該零件自動放大，并顯示零件名稱，設有拆卸與裝配按鈕，功能由軟件自動完成軸系結構拆卸與裝配。三維場景均可進行360°全方位旋轉、放大、縮小、平移。
3、實戰操作：三維零件整齊擺放于桌面，由學生手動選擇對應的零件并移動至軸系結構上，擺放順序正確且位置正確時零件才能安裝上去，設有重新開始按鈕，方便學生重新進行虛擬實驗。將鼠標移動到某一零件位置時（底座與軸承座除外），該零件自動放大，并顯示零件名稱。
C、常見機械機構設計與仿真可選鉸鏈四桿機構設計與分析、I\II型曲柄搖桿機構設計與分析、偏置曲柄滑塊機構設計與分析、曲柄擺動導桿機構設計與分析、鉸鏈四桿機構軌跡綜合、偏心直動滾子推桿凸輪、對心直動平底推桿凸輪。
1、各個機構應當能輸入相對應的參數，由軟件自動計算參數，并可進行運動仿真和自動繪制曲線圖。
D、機構資源庫可選平面連桿機構11種、凸輪機構5種、齒輪機構6種、傳動機構8種、加緊機構11種、輪系機構6種、其他機構（機械設備模擬）8種
E、汽油機發動機的虛擬拆裝可選曲軸箱裝拆演示、曲軸箱虛擬裝配、配氣系裝拆演示、配氣系虛擬裝配
1、曲軸箱裝拆演示與配氣系裝拆演示均設有拆卸按鈕、裝配按鈕、重新開始、分解觀察按鈕，將鼠標移動到某一零件位置時，該零件自動放大，并顯示零件名稱，功能由軟件自動完成軸系結構拆卸與裝配。使用分解觀察按鈕時，曲軸箱或配氣系三維模型自動展示爆炸圖，可進行360°全方位旋轉、放大、縮小、平移
2、曲軸箱虛擬裝配與配氣系虛擬裝配的三維零件均整齊擺放于桌面，均由學生手動選擇對應的零件并移動至機構上，當擺放順序正確且位置正確時零件才能安裝上去，設有重新開始按鈕，方便學生重新進行虛擬實驗。將鼠標移動到某些零件位置時，自動顯示零件名稱。
三、陳列柜詳細介紹
|
序號和名稱 |
陳列柜內模型內容 |
|
第一柜：車床刀具及車削運動 |
90°車刀、45°車刀、切斷刀、成形刀、車螺紋刀、車孔刀、硬質合金可轉位車刀、帶卷屑槽的梯形螺紋精車刀、高速鋼切刀、單輪滾花刀、雙輪滾花刀、帶有加強肋的端面車刀、端面溝槽車刀、典型車孔刀、普通成形刀、棱形成形刀、圓形成形刀、彈性刀桿螺紋車刀、主剖面系及其角度、法剖面系及其角度、進給、切深剖面系及其角度 |
|
第二柜：刨削刀具及刨削 |
平面刨刀、偏刀、切刀、樣板刀、彎切刀、角度刀、裝配式刨刀、圓刀頭平面刨刀、平刀頭平面刨刀、左偏刀、右偏刀、切斷刀的幾何形狀、不銹鋼板切斷刀、強力割刀、刨平面、刨燕尾形工件、刨斜面、
刨V形槽、刨階臺、內孔刨刀刀頭形式、刨刀桿 |
|
第三柜：鉗工刀具及鉆削 |
麻花鉆構成（錐柄式）、錐柄式麻花鉆、錐形锪鉆120°、錐形锪鉆60°、整體式圓柱鉸刀（手用）、整體式圓柱鉸刀（機用）、可調式手鉸刀、成套錐鉸刀（三種）、粗鉸刀、精鉸刀、1：50°精鉸刀、螺旋槽手用鉸刀、柱形锪鉆、麻花鉆改麻柱形锪鉆、硬質合金機用鉸刀（直柄式）、硬質合金機用鉸刀（錐柄式）、扁鏨、尖鏨、油槽鏨、擴孔鉆、
曲面刮刀、固定式帶槽研磨棒、圓板牙、絲錐 |
|
第四柜：銑削刀具及應用 |
圓柱形銑刀、成形銑刀、角度銑刀、鍵槽銑刀、半圓形銑刀、立銑刀、
整體焊接式端銑刀、齒輪銑刀、銑階臺、銑特形面、銑V形面、圓柱銑刀銑平面、高速鑲齒圓柱銑刀、半圓形銑刀、直齒三面刃盤銑刀、
錯齒三面刃盤銑刀、花鍵銑刀、硬質合金端銑刀 |
|
第五柜：磨具及磨削加工 |
外圓磨削、平面磨削、內圓磨削、花鍵磨削、成形磨削、平形砂輪、雙斜邊砂輪、單斜邊砂輪、單面凹砂輪、雙面凹砂輪、單面凹帶錐砂輪、筒形砂輪、杯形砂輪、碗形砂輪、碟形砂輪、磨量規砂輪、薄片砂輪、平形砂瓦、扇形砂瓦、凸平形砂瓦、平凸形砂瓦梯形砂瓦、梯形砂瓦 |
注：柜上玻璃屬易碎品，由需方單位自配；
常見問題：
1、如果我要購買金屬切削刀具陳列柜,車銑加工刀具組合認知實驗展示架，是否有安裝、培訓服務呢？
答：我們的設備如果沒有特別注明“不含安 裝”“裸機價”“出廠”等字樣的，都是提供安裝、培訓服務的。
2、你們的金屬切削刀具陳列柜,車銑加工刀具組合認知實驗展示架是否能開增值稅專用發票？
答：可以的，我們是正規企業，并且已經升級到一般納稅人，可以開具增值稅專用發票，如果您需要開金屬切削刀具陳列柜,車銑加工刀具組合認知實驗展示架的發票，您需要提供開票資料。
3、你們的金屬切削刀具陳列柜,車銑加工刀具組合認知實驗展示架都是自己生產的嗎？都有什么產品資質？
答：我們公司是專業生產教學設備的企業，完全自主生產，并通過了最新版ISO9001認證，擁有多項專利與著作權。
