一、功能

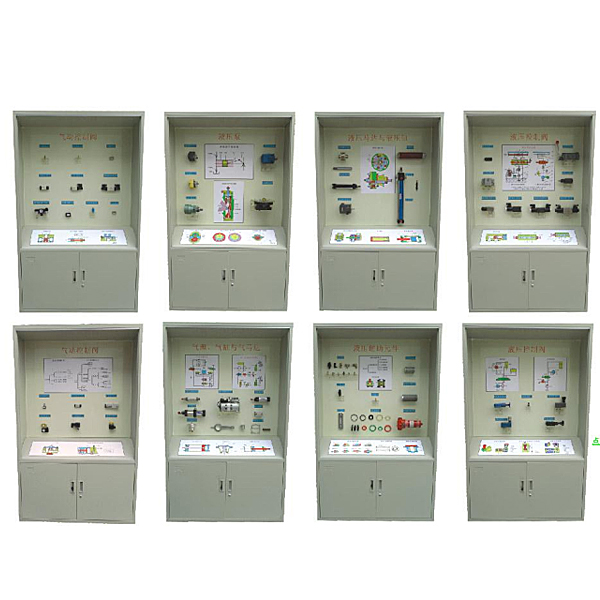

液壓剖視陳列柜采用實物或模型以及必要的圖文資料展示常見液壓、氣動元件的基本類型與基本結構。液壓陳列柜每個模型都配備文字標牌。
二、陳列內容（陳列柜名稱）
1、液壓泵 2、液壓馬達與液缸 3、液壓控制閥 4、液壓輔助元件
5、氣源裝置 6、氣缸與氣馬達 7、氣動控制閥（1） 8、氣動控制閥（2）
三、氣動液壓元件陳列柜性能規格
1、氣動液壓元件陳列柜中的每個模型都配備文字標牌。
2、氣動液壓元件陳列柜中設計有圖示型思考題，以進行啟發式教學或探究性教學。
3、氣動液壓元件陳列柜中的模型主要由鋁合金和PVC精制。金屬件進行表面處理，不生銹；非金屬件10年不老化。
4、氣動液壓元件陳列柜柜體采用SPCC冷扎板焊成，堅固美觀，表面采用中溫磷化防銹漆、平光漆，靜電噴涂。模型材料采用進口有機板或?qū)嵨镏圃?，板面附有必要的圖表和文字說明，演示形象逼真，運行可靠。是一套現代化機械課程教學設備。
5、陳列柜內裝有照明日光燈，并配裝玻璃推門防塵。
6、輸入電壓：交流220V，功率400W。
7、單個展示柜外形尺寸：1100×450×1800mm
8、虛擬仿真教學系統
機械實訓安全教育虛擬仿真軟件：本軟件基于unity3d開發，軟件采用三維漫游的形式，可通過鍵盤控制移動，鼠標控制鏡頭方向，設有機械安全距離實驗，機械安全保護裝置實驗、機械安全防護設計基礎考核，實驗進行時，三維漫游畫面采用箭頭與腳印圖案提示移動至實驗位置，機械對象周圍圓圈顯示了工作半徑，實驗過程伴有三維機器人的對話框提醒。
A、機械安全距離實驗內容包括防止上下肢觸及危險區的安全距離實驗（內分2種圍欄高度與開口大?。x擇進入后，鏡頭前彈出GB23821-2009《機械安全防止上下肢觸及危險區的安全距離》要求，錯誤示范：實驗過程為人體進入機械對象工作半徑受到傷害后，血色畫面與語音提醒收到機械傷害，并回至原位并進行下一實驗，最終一步為正確做法。
B、機械安全保護裝置實驗分為安全聯鎖開關、安全光幕、安全墊、安全激光掃描儀等保護裝置實驗，可選類別（安全輸入、安全控制、安全輸出、其他）、生產廠家、產品列表（安全聯鎖開關、安全光幕、安全墊、安全激光掃描儀、安全控制器、安全繼電器、安全護欄）。安裝位置有藍色閃爍框架提醒，實驗流程：選擇安全護欄并安裝、選擇安全連鎖開關（或選擇安全光幕、安全墊、安全激光掃描儀）并安裝、選擇安全控制器并安裝至電氣控制箱、選擇安全繼電器并安裝至電氣控制箱、點擊電氣控制箱上的啟動按鈕。若進入危險區域時，系統將提示報警音，且機械對象停止工作，選擇電氣控制箱上的復位按鈕可停止。
C、機械安全防護設計基礎考核要求完成機械安全系統的安裝，正確安裝安全護欄、安全聯鎖開關、安全光幕、安全墊、安全激光掃描儀、安全控制器、安全繼電器、24V電源、信號燈及急停按鈕，考核分為十個考核點，部分考核點有3個選項，由學生自由選擇，最終10項考核點選好后，提交確認，系統自動得出總分?jǐn)?shù)以及各考核點的得分情況。
D、軟件須為整體同一平臺，不得以單獨的資源展現。
E、同時為客戶提供本軟件的VR安裝包方便用戶拓展為VR實驗，VR設備及軟件安裝調試不需提供。
機械裝配與鉗工裝配虛擬仿真軟件：本軟件基于unity3d開發，可選6級畫質，設有減速器、軸系結構的設計與虛擬拆裝、常見機械機構設計與仿真，機構資源庫，典型機械機構（汽油機發動機的虛擬拆裝），軟件為一個整體軟件，不能為一個個單獨的資源。
A.減速器設計與虛擬拆裝界面可選渦輪蝸桿圓錐齒輪減速器、二級展開式圓柱齒輪減速器、圓錐圓柱齒輪減速器、同軸式圓柱齒輪減速器、圓錐齒輪減速器、一級圓柱齒輪減速器。
渦輪蝸桿圓錐齒輪減速器：進入軟件后自動播放裝配內容，視頻中各步驟均有文字說明
二級展開式圓柱齒輪減速器：進入軟件后采用視頻的形式播放內容，視頻內容應包含：零件名稱（掃描二維碼可看零部件名稱）、拆裝演示（包含拆卸、裝配）、虛擬拆裝（包含整體、低速軸、中速軸、高速軸、箱蓋、箱座）
圓錐圓柱齒輪減速器、同軸式圓柱齒輪減速器、圓錐齒輪減速器、一級圓柱齒輪減速器：點擊進入后自動跳轉到edrawings界面，模型均為三維模型，通過點擊零部件顯示零部件名稱，可360°全方位旋轉、放大、縮小、平移，同時可通過移動零部件功能，將整個減速器進行拆卸組裝，同時可以選擇主頁按鈕回到減速器最初始的狀態。圓錐齒輪減速器、一級圓柱齒輪減速器增加了插入橫斷面功能，可自由拖動橫斷面觀察減速器內部結構。
B.軸系結構的設計及虛擬拆裝界面可選零件認知、拆裝演示、實戰操作。
1、零件認知：內設斜齒輪、無孔端蓋、聯軸器、聯軸器鍵、軸、齒輪鍵、帶孔端蓋、軸套、深溝球軸承的三維模型與零件名稱，任意零件均可進行360°旋轉
2、拆裝演示：內置2個案例，將鼠標移動到某一零件位置時（底座與軸承座除外），該零件自動放大，并顯示零件名稱，設有拆卸與裝配按鈕，功能由軟件自動完成軸系結構拆卸與裝配。三維場景均可進行360°全方位旋轉、放大、縮小、平移。
3、實戰操作：三維零件整齊擺放于桌面，由學生手動選擇對應的零件并移動至軸系結構上，擺放順序正確且位置正確時零件才能安裝上去，設有重新開始按鈕，方便學生重新進行虛擬實驗。將鼠標移動到某一零件位置時（底座與軸承座除外），該零件自動放大，并顯示零件名稱。
C、常見機械機構設計與仿真可選鉸鏈四桿機構設計與分析、I\II型曲柄搖桿機構設計與分析、偏置曲柄滑塊機構設計與分析、曲柄擺動導桿機構設計與分析、鉸鏈四桿機構軌跡綜合、偏心直動滾子推桿凸輪、對心直動平底推桿凸輪。
1、各個機構應當能輸入相對應的參數，由軟件自動計算參數，并可進行運動仿真和自動繪制曲線圖。
D、機構資源庫可選平面連桿機構11種、凸輪機構5種、齒輪機構6種、傳動機構8種、加緊機構11種、輪系機構6種、其他機構（機械設備模擬）8種
E、汽油機發動機的虛擬拆裝可選曲軸箱裝拆演示、曲軸箱虛擬裝配、配氣系裝拆演示、配氣系虛擬裝配
1、曲軸箱裝拆演示與配氣系裝拆演示均設有拆卸按鈕、裝配按鈕、重新開始、分解觀察按鈕，將鼠標移動到某一零件位置時，該零件自動放大，并顯示零件名稱，功能由軟件自動完成軸系結構拆卸與裝配。使用分解觀察按鈕時，曲軸箱或配氣系三維模型自動展示爆炸圖，可進行360°全方位旋轉、放大、縮小、平移
2、曲軸箱虛擬裝配與配氣系虛擬裝配的三維零件均整齊擺放于桌面，均由學生手動選擇對應的零件并移動至機構上，當擺放順序正確且位置正確時零件才能安裝上去，設有重新開始按鈕，方便學生重新進行虛擬實驗。將鼠標移動到某些零件位置時，自動顯示零件名稱。
|
序號 |
名稱 |
清單 |
清單 |
|
1 |
液壓泵 |
齒輪泵 |
液壓泵工作原理 |
|
外嚙合齒輪泵 |
|
內嚙合齒輪泵 |
|
葉片泵 |
單作用葉片泵 |
|
柱塞泵 |
徑向柱塞泵 |
|
伺服變量機構 |
|
軸向柱塞泵 |
|
2 |
液壓馬達與液壓缸 |
液壓馬達 |
葉片式液壓馬達 |
|
徑向柱塞馬達 |
|
液壓缸類型 |
柱塞缸 |
|
擺動缸 |
|
液壓缸結構 |
活塞與活塞桿 |
|
緩沖裝置 |
|
單桿液壓缸 |
|
3 |
液壓控制閥 |
方向控制閥 |
普通單向閥 |
|
二位三通電磁閥 |
|
液控單向閥 |
|
三位五通電磁閥 |
|
手動換向閥 |
|
二位四通電磁閥 |
|
機動換向閥 |
|
三位四通電磁閥 |
|
4 |
液壓控制閥 |
壓力控制閥 |
直動式溢流閥 |
|
先導式溢流閥 |
|
流量控制閥 |
定差減壓閥 |
|
定比減壓閥 |
|
5 |
液壓輸助元件 |
管接頭 |
管接頭 |
|
快速接頭 |
|
過濾器 |
表面粗過濾器 |
|
紙質過濾器 |
|
深度型過濾器 |
|
蓄能器 |
液位計 |
|
消聲器 |
|
6 |
氣源、氣缸與氣馬達 |
空氣壓縮機 |
小型空氣壓縮機 |
|
壓縮機附件 |
|
氣缸 |
普通氣缸 |
|
薄膜氣缸 |
|
氣馬達 |
普通型沖擊氣缸 |
|
擺動氣缸 |
|
葉片式馬達 |
|
7 |
氣動控制閥 |
方向控制閥 |
單向控制閥 |
|
氣壓控制換向閥 |
|
壓力控制閥 |
直動式電磁閥 |
|
先導式電磁閥 |
|
直動式電磁閥 |
|
延時換向閥 |
|
8 |
氣動控制閥 |
流量控制閥 |
排氣節流閥 |
|
柔性節流閥 |
|
比例閥與伺服閥 |
或門元件 |
|
雙氣控?fù)Q向閥 |
|
單電控電磁閥 |
|
三位五通電磁閥 |
|
氣動邏輯元件 |
氣體三聯件減壓閥 |
|
非門禁門元件 |
|
是門與門元件 |
|
或非元件 |
可制成剖視陳列柜
常見問題：
1、如果我要購買液壓氣動示教陳列柜,液壓氣動剖視陳列柜，是否有安裝、培訓服務呢？
答：我們的設備如果沒有特別注明“不含安 裝”“裸機價”“出廠”等字樣的，都是提供安裝、培訓服務的。
2、你們的液壓氣動示教陳列柜,液壓氣動剖視陳列柜是否能開增值稅專用發票？
答：可以的，我們是正規企業，并且已經升級到一般納稅人，可以開具增值稅專用發票，如果您需要開液壓氣動示教陳列柜,液壓氣動剖視陳列柜的發票，您需要提供開票資料。
3、你們的液壓氣動示教陳列柜,液壓氣動剖視陳列柜都是自己生產的嗎？都有什么產品資質？
答：我們公司是專業生產教學設備的企業，完全自主生產，并通過了最新版ISO9001認證，擁有多項專利與著作權。
