（一）產品概述

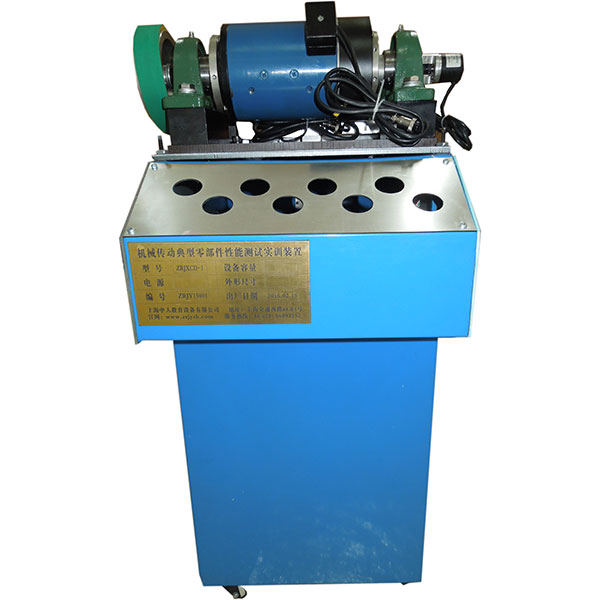

"機械零部件性能測試實驗臺"可以測試帶傳動、鏈傳動、萬向節傳動性能及傳動效率,適用于各院?！?a href="http://www.zgqcztsc.com/jxcxsj/" target="_blank" >機械設計基礎》、《機械設計》、《機械原理》等課程中機械傳動典型零部件性能測試實訓教學。
（二）系統特點
1.可手動或用計算機測試軟件自動進行傳動分析實訓
2.能通過計算機測試軟件進行傳動的運動模擬,直接觀察傳動特性
3.可更換不同的皮帶輪,測試多種皮帶傳動
4.可分6級加載,在不同負載情況下測定皮帶傳動、鏈傳動、萬向節傳動的傳動穩定性及傳動效率
5.計算機測試軟件功能強大,具有數據采集、測試分析、曲線擬合、保存并打印實訓結果等功能?？蓽y(cè)量功率、轉速、效率等參數的實時數據,并擬合繪制出效率、傳動曲線等,各曲線坐標可任意設置。
（三）配置及技術性能
1.實訓臺(1)實驗臺為柜式.
2.輸入電源:單相三線 AC220V±10% 50Hz
3.外形尺寸:650mm×530mm×1060mm
4.電流型漏電保護,I△n ≤30mA,動作時間≤0.1s,容量10A
5.直流調速器1個:采用PWM脈寬調制技術,輸出電壓 0～220VDC,輸出電流 4ADC
6.數顯轉速表2個:可分別顯示主、從動電機的轉速
7.直流數顯功率表2個:精度0.5級,既可顯示功率值,也可切換顯示電壓和電流值
8.燈泡加載裝置 1套
9.數據采集系統 1套
10.驅動電機:額定功率 355W
11.電機調速范圍:0～1500r/min
12.負載電機:額定功率 355W
13.旋轉編碼器2個:鋁合金材質,分度1000脈沖/轉
14.帶輪、鏈輪直徑:Φ115mm～Φ125mm
15.虛擬仿真教學系統
機械實訓安全教育虛擬仿真軟件：本軟件基于unity3d開發，軟件采用三維漫游的形式，可通過鍵盤控制移動，鼠標控制鏡頭方向，設有機械安全距離實驗，機械安全保護裝置實驗、機械安全防護設計基礎考核，實驗進行時，三維漫游畫面采用箭頭與腳印圖案提示移動至實驗位置，機械對象周圍圓圈顯示了工作半徑，實驗過程伴有三維機器人的對話框提醒。
A、機械安全距離實驗內容包括防止上下肢觸及危險區的安全距離實驗（內分2種圍欄高度與開口大?。?，選擇進入后，鏡頭前彈出GB23821-2009《機械安全防止上下肢觸及危險區的安全距離》要求，錯誤示范：實驗過程為人體進入機械對象工作半徑受到傷害后，血色畫面與語音提醒收到機械傷害，并回至原位并進行下一實驗，最終一步為正確做法。
B、機械安全保護裝置實驗分為安全聯鎖開關、安全光幕、安全墊、安全激光掃描儀等保護裝置實驗，可選類別（安全輸入、安全控制、安全輸出、其他）、生產廠家、產品列表（安全聯鎖開關、安全光幕、安全墊、安全激光掃描儀、安全控制器、安全繼電器、安全護欄）。安裝位置有藍色閃爍框架提醒，實驗流程：選擇安全護欄并安裝、選擇安全連鎖開關（或選擇安全光幕、安全墊、安全激光掃描儀）并安裝、選擇安全控制器并安裝至電氣控制箱、選擇安全繼電器并安裝至電氣控制箱、點擊電氣控制箱上的啟動按鈕。若進入危險區域時，系統將提示報警音，且機械對象停止工作，選擇電氣控制箱上的復位按鈕可停止。
C、機械安全防護設計基礎考核要求完成機械安全系統的安裝，正確安裝安全護欄、安全聯鎖開關、安全光幕、安全墊、安全激光掃描儀、安全控制器、安全繼電器、24V電源、信號燈及急停按鈕，考核分為十個考核點，部分考核點有3個選項，由學生自由選擇，最終10項考核點選好后，提交確認，系統自動得出總分?jǐn)?shù)以及各考核點的得分情況。
D、軟件須為整體同一平臺，不得以單獨的資源展現。
E、同時為客戶提供本軟件的VR安裝包方便用戶拓展為VR實驗，VR設備及軟件安裝調試不需提供。
機械裝配與鉗工裝配虛擬仿真軟件：本軟件基于unity3d開發，可選6級畫質，設有減速器、軸系結構的設計與虛擬拆裝、常見機械機構設計與仿真，機構資源庫，典型機械機構（汽油機發動機的虛擬拆裝），軟件為一個整體軟件，不能為一個個單獨的資源。
A.減速器設計與虛擬拆裝界面可選渦輪蝸桿圓錐齒輪減速器、二級展開式圓柱齒輪減速器、圓錐圓柱齒輪減速器、同軸式圓柱齒輪減速器、圓錐齒輪減速器、一級圓柱齒輪減速器。
渦輪蝸桿圓錐齒輪減速器：進入軟件后自動播放裝配內容，視頻中各步驟均有文字說明
二級展開式圓柱齒輪減速器：進入軟件后采用視頻的形式播放內容，視頻內容應包含：零件名稱（掃描二維碼可看零部件名稱）、拆裝演示（包含拆卸、裝配）、虛擬拆裝（包含整體、低速軸、中速軸、高速軸、箱蓋、箱座）
圓錐圓柱齒輪減速器、同軸式圓柱齒輪減速器、圓錐齒輪減速器、一級圓柱齒輪減速器：點擊進入后自動跳轉到edrawings界面，模型均為三維模型，通過點擊零部件顯示零部件名稱，可360°全方位旋轉、放大、縮小、平移，同時可通過移動零部件功能，將整個減速器進行拆卸組裝，同時可以選擇主頁按鈕回到減速器最初始的狀態。圓錐齒輪減速器、一級圓柱齒輪減速器增加了插入橫斷面功能，可自由拖動橫斷面觀察減速器內部結構。
B.軸系結構的設計及虛擬拆裝界面可選零件認知、拆裝演示、實戰操作。
1、零件認知：內設斜齒輪、無孔端蓋、聯軸器、聯軸器鍵、軸、齒輪鍵、帶孔端蓋、軸套、深溝球軸承的三維模型與零件名稱，任意零件均可進行360°旋轉
2、拆裝演示：內置2個案例，將鼠標移動到某一零件位置時（底座與軸承座除外），該零件自動放大，并顯示零件名稱，設有拆卸與裝配按鈕，功能由軟件自動完成軸系結構拆卸與裝配。三維場景均可進行360°全方位旋轉、放大、縮小、平移。
3、實戰操作：三維零件整齊擺放于桌面，由學生手動選擇對應的零件并移動至軸系結構上，擺放順序正確且位置正確時零件才能安裝上去，設有重新開始按鈕，方便學生重新進行虛擬實驗。將鼠標移動到某一零件位置時（底座與軸承座除外），該零件自動放大，并顯示零件名稱。
C、常見機械機構設計與仿真可選鉸鏈四桿機構設計與分析、I\II型曲柄搖桿機構設計與分析、偏置曲柄滑塊機構設計與分析、曲柄擺動導桿機構設計與分析、鉸鏈四桿機構軌跡綜合、偏心直動滾子推桿凸輪、對心直動平底推桿凸輪。
1、各個機構應當能輸入相對應的參數，由軟件自動計算參數，并可進行運動仿真和自動繪制曲線圖。
D、機構資源庫可選平面連桿機構11種、凸輪機構5種、齒輪機構6種、傳動機構8種、加緊機構11種、輪系機構6種、其他機構（機械設備模擬）8種
E、汽油機發動機的虛擬拆裝可選曲軸箱裝拆演示、曲軸箱虛擬裝配、配氣系裝拆演示、配氣系虛擬裝配
1、曲軸箱裝拆演示與配氣系裝拆演示均設有拆卸按鈕、裝配按鈕、重新開始、分解觀察按鈕，將鼠標移動到某一零件位置時，該零件自動放大，并顯示零件名稱，功能由軟件自動完成軸系結構拆卸與裝配。使用分解觀察按鈕時，曲軸箱或配氣系三維模型自動展示爆炸圖，可進行360°全方位旋轉、放大、縮小、平移
2、曲軸箱虛擬裝配與配氣系虛擬裝配的三維零件均整齊擺放于桌面，均由學生手動選擇對應的零件并移動至機構上，當擺放順序正確且位置正確時零件才能安裝上去，設有重新開始按鈕，方便學生重新進行虛擬實驗。將鼠標移動到某些零件位置時，自動顯示零件名稱。
（四）實驗內容
1.測定皮帶傳動的傳動穩定性及傳動效率,可手動或自動繪制傳動曲線和效率曲線
實驗內容:檢測皮帶傳動主動帶輪及從動帶輪的的轉速及轉矩,繪制滑差率曲線及傳動效率曲線。
2.測定鏈傳動的傳動穩定性和傳動效率,可手動或自動繪制傳動曲線和效率曲線
實驗內容:檢測鏈傳動主、從動鏈輪的的轉速,繪制從動鏈輪的的適時轉速曲線,分析鏈傳動的多邊形效應。
3.測定萬向節傳動的傳動穩定性
實驗內容:檢測萬向節傳動主、從動節的的轉速,繪制從動鏈輪的的適時轉速曲線,分析萬向節傳動的速度波動效應。
（五）主要零部件清單
|
序號 |
零件名稱 |
零件規格 |
數量/件 |
單價 |
總價 |
備注 |
|
機械零件 |
|
|
|
1 |
安裝大底板 |
45 |
1 |
|
|
|
|
2 |
電動機安裝底板 |
45 |
2 |
|
|
需另外加工定位孔 |
|
3 |
發電機安裝底板 |
45 |
2 |
|
|
需另外加工定位孔 |
|
4 |
直線軸承墊高塊 |
|
3 |
|
|
|
|
5 |
電機支撐座安裝墊高塊 |
|
8 |
|
|
|
|
6 |
電機懸臂聯接法蘭 |
隨電機訂 |
4 |
|
|
外購 |
|
7 |
電機傳感器壓頭 |
拉線式 |
2 |
|
|
|
|
8 |
角位移傳感器支架 |
|
2 |
|
|
|
|
9 |
砝碼 |
1Kg |
4 |
|
|
外購 |
|
10 |
滑輪銷軸 |
45# |
2 |
|
|
|
|
11 |
滑輪 |
45# |
2 |
|
|
|
|
12 |
砝碼支架 |
Q235-A |
1 |
|
|
外購 |
|
13 |
軸承座 |
調心軸承 |
4 |
|
|
外購 |
|
14 |
直線軸承 |
|
2 |
|
|
外購 |
|
15 |
直線導軌 |
L=260 |
2 |
|
|
外購 |
|
16 |
軸端擋圈 |
Q235-A |
2 |
|
|
|
|
17 |
平皮帶輪 |
45# |
2 |
|
|
|
|
18 |
平皮帶 |
外購 L=900 |
1 |
|
|
|
|
19 |
圓帶輪 |
45# |
2 |
|
|
|
|
20 |
圓皮帶 |
外購 L=900 |
1 |
|
|
|
|
21 |
三角帶輪 |
45# |
2 |
|
|
|
|
22 |
三角皮帶 |
外購 L=900 |
1 |
|
|
|
|
23 |
鏈輪輪 |
45# |
2 |
|
|
|
|
24 |
鏈 |
外購 L=900 |
1 |
|
|
|
|
電氣系統 |
|
1 |
驅動電機 |
外購 永磁
型號130SZ 355W 220v 1500r/min
后軸端加工M6孔，深12mm |
1臺 |
|
|
外購 |
|
2 |
發電機 |
外購 勵磁
型號130SZ 355W 220v 1500r/min
后軸端加工M6孔，深12mm |
1臺 |
|
|
外購 |
|
3 |
壓力傳感器 |
外購 10Kg |
2 |
|
|
|
|
4 |
光柵傳感器 |
360柵 |
2 |
|
|
|
|
5 |
負載燈泡 |
外購 |
4 |
|
|
|
|
6 |
后背板 |
鋁塑板雕刻 |
1 |
|
|
|
|
7 |
控制面板 |
鋁塑板雕刻 |
1 |
|
|
|
|
8 |
撥動開關 |
|
8 |
|
|
用于燈泡負載 |
|
9 |
燈泡負載 |
|
8 |
|
|
|
|
10 |
檢測系統 |
自制 |
1 |
|
|
|
|
11 |
分析軟件 |
自制 |
1 |
|
|
|
|
工具清單 |
|
1 |
十字起 |
4寸 |
1 |
|
|
|
|
2 |
一字起 |
4寸 |
1 |
|
|
|
|
3 |
內六角扳手 |
M8 |
1 |
|
|
|
常見問題：
1、如果我要購買機械傳動典型零部件性能測試實驗臺,機械零件實驗平臺，是否有安裝、培訓服務呢？
答：我們的設備如果沒有特別注明“不含安 裝”“裸機價”“出廠”等字樣的，都是提供安裝、培訓服務的。
2、你們的機械傳動典型零部件性能測試實驗臺,機械零件實驗平臺是否能開增值稅專用發票？
答：可以的，我們是正規企業，并且已經升級到一般納稅人，可以開具增值稅專用發票，如果您需要開機械傳動典型零部件性能測試實驗臺,機械零件實驗平臺的發票，您需要提供開票資料。
3、你們的機械傳動典型零部件性能測試實驗臺,機械零件實驗平臺都是自己生產的嗎？都有什么產品資質？
答：我們公司是專業生產教學設備的企業，完全自主生產，并通過了最新版ISO9001認證，擁有多項專利與著作權。
本文來自網絡，圖片為參考圖片，不代表本站立場，轉載請注明出處：機械傳動典型零部件性能測試實驗臺,機械零件實驗平臺
