簡要描述：

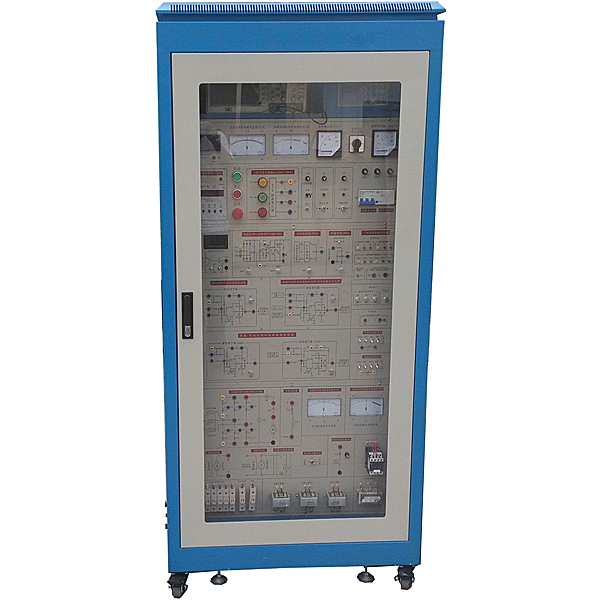

電動機變頻起動與調速實訓柜,電機變頻啟動實驗裝置主要由斷路器、熔斷器、交流接觸器、熱繼電器、輸入電抗器、輸出電抗器、濾波器、制動單元、電流互感器、散熱風扇、二次外接端子排等器件組成。
變頻器廣泛用于交流電機的起動與調速系統，具有起動電流小、調速平滑，調速比大，運行平穩，節能等優點，在國民經濟中發揮著極其重要的作用，被廣泛用于冶金工業、各類風機、水泵、起重機械、生產機械等眾多領域?！叭喈惒诫妱訖C(jī)變頻起動與調速實訓柜”是為滿足社會各行業對電機起動與調速設備的安裝、調試、維修方面的電工、電氣技術人員的需求，結合各職業院校電氣類相關專業開設的《電工技術》、《電機拖動及控制》、《變頻調速技術》、《電氣控制技術》等課程的技能訓練而研制的，是各職教中心、培訓機構、職業鑒定站（所）等相關單位的培訓和考核設備，也是各職業院校電氣類相關專業的實訓設備。
二、特點
1.采用標準配電柜為主體柜，控制柜空間利用合理、占地面積小，外形美觀。
2.控制柜的器件選型、安裝、接線等嚴格按照“電氣設備安全設計導則”、“低壓系統內設備的絕緣配合”、“電工成套裝置中的導線顏色”、“電機線端標志與旋轉方向”等國家相關標準的規定進行設計。所用器件均采用國內外知名品牌，產品質量有保證。
3.采用工業變頻器，以及YPF系列變頻調速三相異步電動機為控制對象，貼近工業現場。
4.提供各種保護功能，實訓安全可靠。
三、技術性能
1.輸入電壓：三相四線（或三相五線）～380V±10%50Hz
2.工作環境：溫度-5℃～+40℃相對濕度＜85%（25℃）海拔＜2000m
3.裝置容量：＜4kVA
四、系統配備
本實訓柜主要由柜體、電氣室、通用變頻器、信號源、變頻調速三相異步電動機等組成。
1.柜體
柜體為雙層亞光密紋噴塑結構，雙面柜門設計，冷軋鋼板，結實牢固、美觀大方。內部留有一次進出線端子排、出線孔以及接地標志?？刂乒襁€設有四個萬向輪和四個固定調節機構。
2.電氣室
正面柜門設有交流電壓表、交流電流表、電壓指示切換開關，通過電壓指示切換開關可分別指示電網的UUV、UVW、UWU線電壓值，交流電流表用來監視負載電流的大小。還裝有運行狀態指示燈、按鈕開關、急停按鈕、頻率調節電位器等。電氣室內部主要由斷路器、熔斷器、交流接觸器（施耐德）、熱繼電器、輸入電抗器、輸出電抗器、濾波器、制動單元、電流互感器、散熱風扇、二次外接端子排等器件組成。
3.通用變頻器
提供日本三菱通用型F700系列變頻器（具有高效節能功能）。
4.信號源
提供0～10V，4～20mA信號源模塊，實現變頻器外部電壓、電流控制。
5.三相異步電動機
三相變頻調速電動機YVP90L-4調頻馬達1.5kw，1391rpm，配有專用電機連接電纜。
五、系統配備
1.變頻器的認識
2.變頻器參數的設定與操作
3.三相異步電動機變頻起動與調速線路的器件選擇與安裝
4.三相異步電動機變頻起動與調速線路的布線與接線
5.三相異步電動機變頻起動與調速線路的調試
6.三相異步電動機變頻起動與調速線路的試運行
7.變頻器的面板控制
8.變頻器的電位器控制
9.變頻器的電壓控制
10.變頻器的電流控制
11.三相異步電動機的變頻調速
12.三相異步電動機變頻起動與調速線路的故障分析與檢修
常見問題：
1、如果我要購買電動機變頻起動與調速實訓柜,電機變頻啟動實驗裝置，是否有安裝、培訓服務呢？
答：我們的設備如果沒有特別注明“不含安 裝”“裸機價”“出廠”等字樣的，都是提供安裝、培訓服務的。
2、你們的電動機變頻起動與調速實訓柜,電機變頻啟動實驗裝置是否能開增值稅專用發票？
答：可以的，我們是正規企業，并且已經升級到一般納稅人，可以開具增值稅專用發票，如果您需要開電動機變頻起動與調速實訓柜,電機變頻啟動實驗裝置的發票，您需要提供開票資料。
3、你們的電動機變頻起動與調速實訓柜,電機變頻啟動實驗裝置都是自己生產的嗎？都有什么產品資質？
答：我們公司是專業生產教學設備的企業，完全自主生產，并通過了最新版ISO9001認證，擁有多項專利與著作權。
