一、產品簡介

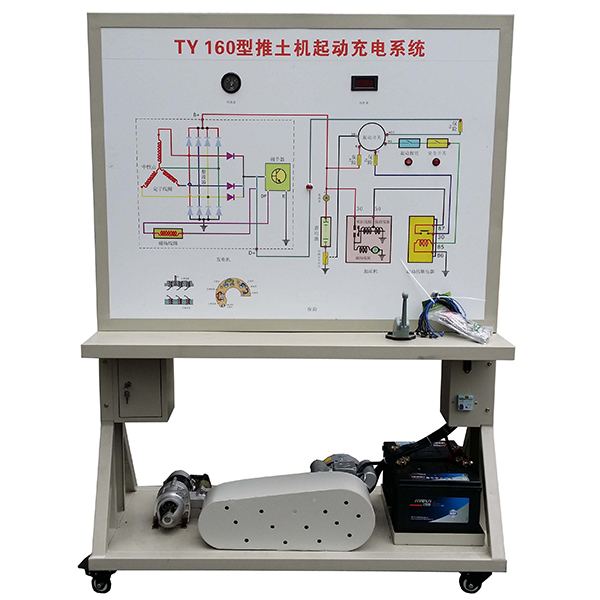

設備采用TY160型推土機起動與充電系統實物為基礎，充分展示起動與充電系統的組成結構和工作過程。
適用于學校對起動與充電系統理論和維修實訓的教學需要。
二、功能特點
1.真實可運行的起動與充電系統，充分展示起動與充電系統的組成結構。
2.操縱起動開關，起動馬達與發電機工作，真實演示起動與充電系統的工作過程。通過面板上的電流表、電壓表可觀察起動與充電過程中啟動電流和蓄電池電壓的變化過程。
3.面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析起動系統的工作原理。
4.面板上安裝有起動機與發電機總成分解部件，可直觀認識起動機與發電機的組成結構。
5.面板上安裝有檢測端子，可直接在面板上檢測起動與充電系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
6.面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，底座上配有40cm左右的桌面，方便放置資料、輕型檢測儀器等。
7.職業技能綜合集成訓練虛擬仿真系統：
基于unity3d設計，用戶自行根據電腦配置選擇不同的交互界面大小，可選六級畫質等級?？蛇x圓柱齒輪軸系部件4種、錐齒輪軸系部件4種、蝸桿軸系部件6種進行安裝、拆卸、裝配、零部件測量（分為軸測量與底座測量）、考核等。零件拆裝的步驟過程中有智能提醒，由學生手動選擇對應的零件并移動至軸系結構上，選擇順序正確零件才能安裝上去，軟件內的模型均采用3D模型，由3Dmax制作而成，并經過渲染和潤色，使模型看起來與真實部件一般無二，設有非標零件庫（8種零件）、標準零件庫（12種零件）、測量工具庫（鋼直尺、游標卡尺）供拆裝選擇。軟件內配有實驗的目的、步驟、要求等集成的電子實驗考核題及指導書。使用考核功能時，出題供學生回答，當學生答完題目時給出考核分?jǐn)?shù)，共12題，每道題目設為8分（其中一題為多選題，占12分），只有選擇了答案才能進行下一題。軟件需能進行全方位旋轉、放大、縮小觀看其細節。軟件須為整體同一平臺，不得以單獨的資源展現。
三、技術規格
外形尺寸（約）：1240×600×1700mm(長×寬×高)
外接電源：AC 220V±10% 50Hz
工作電壓：DC 24V
工作溫度：-40℃～+50℃
顏色：7032
鋼管：40*40*3mm
機柜：1.5mm冷板沖壓成形，背面設置維修門；
移動腳輪：100*60mm
四、基本配置(每臺)

序號	名稱	規格型號	單位	數量
1	檢測控制面板	裝有各種檢測端子，彩色電路圖和工作原理示意圖（面板：12009004mm)	套	1
2	點火開關	全新	個	1
3	起動機總成	全新	只	1
3	發電機	全新	只	1
4	起動機總成分解部件		套	1
5	發電機總成分解部件		套	1
6	起動繼電器		個	1
7	電壓表	0～30V	個	1
8	電流表	0～500A	個	1
9	蓄電池	46B24SR，12V 45Ah，550CCA	臺	2
10	電源總開關	50A	個	1
11	移動臺架(帶自鎖腳輪裝置)	1240×650×1700mm(長×寬×高)	臺	1
12	故障模擬與排除裝置		套	1
13	充電指示燈		個	1
14	三相異步電動機	YT 100L1-4	臺	1

常見問題：

1、如果我要購買推土機啟動與充電系統實訓臺,工程機械啟動與充電系統實訓裝置，是否有安裝、培訓服務呢？

答：我們的設備如果沒有特別注明“不含安裝”“裸機價”“出廠”等字樣的，都是提供安裝、培訓服務的。

2、你們的推土機啟動與充電系統實訓臺,工程機械啟動與充電系統實訓裝置是否能開增值稅專用發票？

答：可以的，我們是正規企業，并且已經升級到一般納稅人，可以開具增值稅專用發票，如果您需要開推土機啟動與充電系統實訓臺,工程機械啟動與充電系統實訓裝置的發票，您需要提供開票資料。

3、你們的推土機啟動與充電系統實訓臺,工程機械啟動與充電系統實訓裝置都是自己生產的嗎？都有什么產品資質？

答：我們公司是專業生產教學設備的企業，完全自主生產，并通過了最新版ISO9001認證，擁有多項專利與著作權。
