簡要描述：

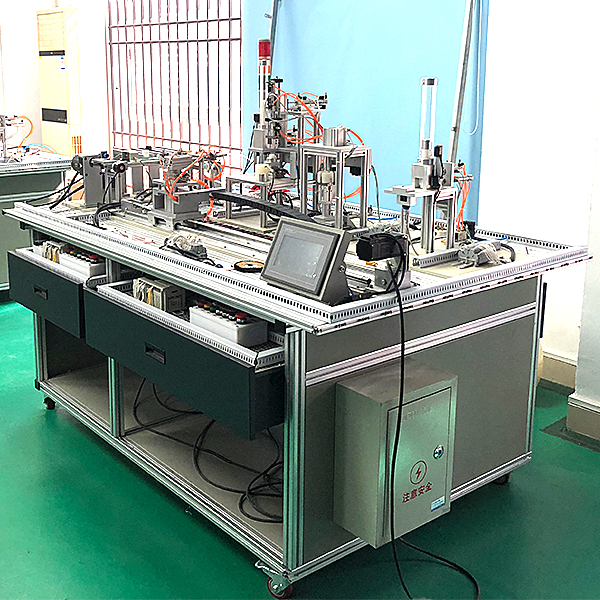

自動生產線拆裝與調試實訓裝置,自動生產線實訓考核裝備涉及的機械、傳動、氣動、傳感器、PLC、變頻調速、人機界面、網絡通訊等豐富的電氣控制技術。
一、概 述
該實訓裝置是根據各大專院校培訓學生光機電一體化控制理論、職業能力考核和技能競賽的實際需要研發生產的、符合自動化教學與實踐的光機電一體化實訓裝置。該實訓裝置囊括了機電一體化等專業學習中所涉及的機械、傳動、氣動、傳感器、plc、變頻調速、人機界面、網絡通訊等豐富的電氣控制技術，是專門為職業技術院校、技工學校、職業技術學校、職業教育培訓機構等而設計的典型的機電一體化培訓產品。適合于機械制造及其自動化、機電一體化、機械電子工程、電氣工程及自動化、自動化工程、控制工程、計算機控制技術等教學和培訓。它提高學生動手能力和實踐技能而設計的實用性很強的實驗設備，是機電一體化專業教育培訓的理想設備。
二、特 點
實訓系統由五個單元組成，分別為：供料單元、輸送單元、加工單元、裝配單元和分類單元，控制系統選用西門子PLC進行控制，具有較好的柔性控制，即每單元各有一套PLC控制系統獨立控制，在基本單元模塊培訓完成以后，又可以將相鄰的兩個單元、三個單元…直至五個單元連在一起，學習復雜系統的控制、編程、裝配和調試技術。
三、技術指標
1、交流電源：三相五線 AC 380 V±10% 50Hz；
2、溫度：-10～50℃；環境濕度：≤90％無水珠凝結；
3、外形尺寸：長×寬×高=1980mm×960mm×1500mm；
4、整機功耗：≤1.5 kVA；
5、安全保護措施：實訓臺桌面采用高絕緣、高強度、耐高溫的高密度板。具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
四、實訓項目
1、有機融合了機械技術（包括氣動技術）、傳感器技術、交流電動機變頻調速和電機驅動控制、觸摸屏技術、PLC控制及通信網絡等技術，體現了現代制造業生產過程的特征。
1）供料單元的安裝與調試的實訓；
2）加工單元的安裝與調試的實訓；
3）裝配單元的安裝與調試的實訓；
4）分揀單元的安裝與調試的實訓；
5）輸送單元的安裝與調試的實訓；
6）自動生產線控制的安裝與調試的實訓；
2、整體結構采用開放式和拆裝式，能方便地更換模塊，按具有生產性功能和整合學習功能的原則確定模塊內容，使教學或競賽時可方便的選擇需要的模塊。設備的擴展性和升級性強，如：
1）可擴展工作單元；
2）電氣升級為現場總線；
3）定位模塊來控制電機等；
3、用于教學，可按工作過程導向，工學結合的模式規劃教學活動，完成以下工作任務：
符合循序漸進的教學規律
（1）氣動系統的安裝與調試實訓項目：
選用該裝備配置的單出桿氣缸、單出雙桿氣缸、旋轉氣缸等氣動執行元件和單控電磁換向閥、雙控電磁換向閥和磁性開關等氣動控制元件，可完成下列氣動技術的工作任務：
氣動方向控制回路的安裝實訓；
氣動速度控制回路的安裝實訓；
擺動控制回路的安裝實訓；
氣動順序控制回路的安裝實訓；
氣動機械手裝置的安裝實訓；
氣動系統安裝與調試實訓；
氣動綜合系統的設計與安裝實訓；
（2）電氣控制電路的安裝和PLC程序編寫實訓項目：
選用該裝置配置的PLC模塊、變頻器模塊和電機模塊、傳感器等，可完成下列PLC應用技術工作任務：
三相電動機正反轉控制電路的連接與控制程序編寫實訓；
三相電動機控制電路的連接與控制程序編寫實訓；
電動機調速控制電路的連接與控制程序編寫實訓；
變頻器模擬量控制的連接與控制程序編寫實訓；
電機控制電路的連接與參數設置實訓；
PLC控制網絡控制技術實訓；
氣動方向控制程序編寫實訓；
氣動順序動作控制程序編寫實訓；
氣動機械手控制程序編寫實訓；
皮帶輸送機控制程序編寫實訓；
機電一體化設備控制程序編寫實訓；
自動生產線控制程序編寫實訓；
（3）PLC通訊網絡的安裝、程序編制及調試實訓：
PLC控制技術---485通信技術的編程和調試實訓
（4）機電設備安裝與調試實訓項目:
選用該裝置配置的機電一體化設備部件、PLC模塊、變頻器模塊和指令開關、傳感器等，可完成下列機電設備安裝和機電一體化技術的工作任務：
傳動裝置同軸度的調整實訓；
供料單元的機械安裝與調整實訓；
加工單元的機械安裝與調整實訓；
裝配單元的機械安裝與調整實訓；
分揀單元的機械安裝與調整實訓；
輸送單元的機械安裝與調試實訓；
自動生產線設備安裝與調試實訓；
4、該裝備用于考察職業能力：
機械構件的裝配與調整能力；
機電設備的安裝與調試能力；
電路安裝能力；
氣動系統的安裝與調試能力；
變頻器在自動生產線的使用能力；
電機在自動生產線的使用能力；
PLC模擬量控制在自動生產線的使用能力；
機電一體化設備的控制程序的編寫能力；
自動控制系統的安裝與調試能力。
PLC網絡的安裝、編程與調試能力。
人機界面、組態技術的編程與調試能力
符合國家職業技術標準“可編程序設計師三級標準”
五、配置清單
|
序號 |
名稱 |
技術指標 |
單位 |
數量 |
|
1 |
實訓桌 |
1998mm×960mm×780mm鋁鋼結構,帶滾輪（滾輪帶有剎車）,抽屜式電氣單元,抽屜采用網孔板,設備安裝靈活。 |
臺 |
1 |
|
2 |
供料單元 |
主要包括豎式料筒，頂料氣缸，推料氣缸，物料檢測傳感器部件，安裝支架平臺,材料檢測裝置部件,帶保護接線端子單元等組成。 |
套 |
1 |
|
3 |
輸送單元 |
主要包括四自由度機械手，直線輸單元，比例傳送機構，多功能安裝支架，同步輪，同步帶, 帶保護接線端子單元等組成。 |
套 |
1 |
|
4 |
加工單元 |
主要包括滑動料臺，模擬沖頭和沖床, 帶保護接線端子單元等組成。
|
套 |
1 |
|
5 |
裝配單元 |
主要包括供料機構，旋轉送料單元，機械手裝配單元，放料臺，帶保護接線端子單元等組成。
|
套 |
1 |
|
6 |
分料單元 |
主要包括傳送帶機構，三相電機動力單元，分揀氣動組件，傳感器檢測單元，高進度反饋和定位機構，帶保護接線端子單元等組成。 分料站支撐架：由10mm厚的鋁板加工疊加而成，具備工業傳送的防震、防抖、打滑等功能。 傳感器支架，可在（0--400）mm之間進行無極定位。提高設備的靈活性 |
套 |
1 |
|
7 |
配電箱 |
配電箱底部采用網孔板式安裝方式，可提高設備安裝的靈活性和散熱功能。配電箱尺寸（480*390*120）mm采用2mm厚的鐵板折疊而成，網孔板可使用有效面積178600平方mm。 |
套 |
1 |
|
9 |
三相電機 |
主要由電機和減速箱組成，減速比為1：10。 |
臺 |
1 |
|
10 |
光電傳感器 |
距離：設定范圍: 20～50mm，檢測距離：（ 帶白色無光澤紙）: 2～50mm，電源電壓：12～24V DC±10% 脈動P-P10%以下，反應時間：1ms以下 |
只 |
7 |
|
11 |
光電傳感器 |
檢測方式：雙射式，工作電壓：0-30v，輸出方式：NPN |
只 |
2 |
|
12 |
接近傳感器 |
能滿足系統要求 |
只 |
1 |
|
13 |
金屬傳感器 |
能滿足系統要求 |
只 |
2 |
|
14 |
光纖傳感器 |
能滿足系統要求 |
只 |
3 |
|
15 |
警示燈 |
DC24V；配套使用 |
只 |
1 |
|
16 |
匯流板 |
能滿足系統要求 |
只 |
5 |
|
17 |
雙向電控氣閥 |
4V120-M5；帶燈 |
只 |
2 |
|
18 |
單向電控氣閥 |
4V110-M5；帶燈 |
只 |
16 |
|
19 |
氣缸 |
配磁性開關、按裝支架；能滿足系統要求 |
只 |
18 |
|
18 |
通訊裝置 |
能滿足系統要求 |
套 |
1 |
|
19 |
過濾減壓閥 |
GFR20008F1 |
只 |
1 |
|
20 |
電磁閥組件 |
能滿足系統要求 |
套 |
5 |
|
21 |
電源配電系統 |
能滿足系統要求 |
套 |
1 |
|
22 |
氣泵 |
工作壓力達到系統要求 |
臺 |
1 |
|
23 |
工具 |
見工具附表 |
套 |
1 |
|
24 |
帶保護接線端子組 |
能滿足系統要求 |
套 |
5 |
|
25 |
控制單元 |
由3個指示燈組成，2個點動按鈕，1個轉換開關，1個急停按鈕組成。 |
只 |
5 |
|
35 |
可編程控制器 |
PLC |
套 |
1 |
|
36 |
物料 |
6種，每樣5個；能滿足系統要求 |
套 |
1 |
|
37 |
觸摸屏 |
TPC7032KS |
臺 |
1 |
附表一 工具配置
|
序號 |
名稱 |
技術 |
單位 |
數量 |
|
1 |
工具箱 |
電工專用工具箱子 |
1 |
只 |
|
2 |
內六角扳手 |
長的通用扳手 |
1 |
套 |
|
3 |
尖嘴鉗 |
160mm |
1 |
只 |
|
4 |
剝線鉗 |
實驗專用，（市場通用的也可以） |
1 |
只 |
|
5 |
壓線鉗 |
實驗專用，（市場通用的也可以） |
1 |
把 |
|
6 |
十字螺絲刀 |
3寸 |
1 |
把 |
|
7 |
一字螺絲刀 |
3寸 |
1 |
把 |
|
8 |
斜口鉗 |
160mm |
1 |
只 |
|
9 |
十字螺絲刀 |
3×75mm |
1 |
把 |
|
10 |
一字螺絲刀 |
3×75mm |
1 |
把 |
|
11 |
鐘表螺絲刀 |
1 |
套 |
|
|
12 |
萬用表 |
數字 |
1 |
個 |
|
13 |
奶子錘 |
（小號） |
1 |
個 |
|
14 |
尼龍棒 |
長20cm 直徑30mm |
1 |
條 |
|
15 |
橡膠榔頭 |
（小號） |
1 |
個 |
|
16 |
內卡簧鉗 |
實驗專用，（市場通用的也可以） |
1 |
把 |
