一、產品簡介

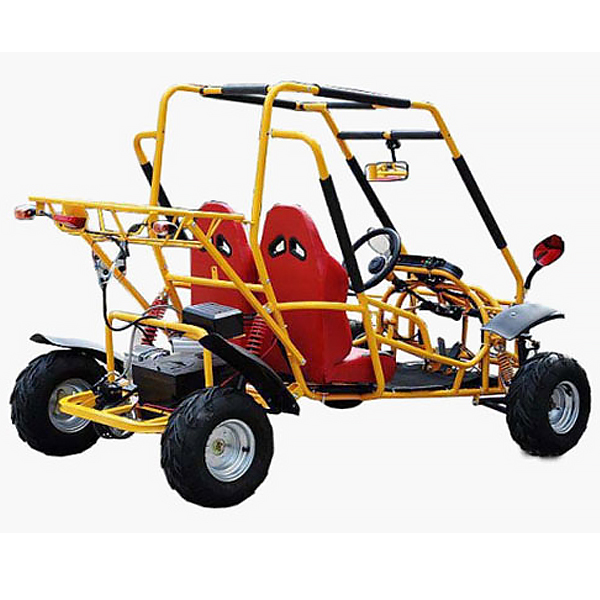

選用純電動卡通車(成人雙座、驅動電機及控制系統、鋰電池及管理系統、DC-DC模塊、高壓安全系統、變速器、車載充電機、電子油門總成、換擋機構總成、儀表、交流充電接口、維修開關）真實器件制作，展示純電動汽車及控制系統理論和維修實訓的裝配與維護、結構與原理認知、系統操作、功能動態演示、故障檢測與診斷教學需要。
二、功能特點
1.純電動卡通車后驅動力（48V 500W）、整車重量（80kg）、載重（150kg）、最高時速（60km/h）、
外觀尺寸（長*寬*高）（2350*1500*1450mm）、低壓輔助蓄電池：免維護，12V60AH。
2.純電動卡通車工作正常，真實可運行操作,展示系統結構和原理、工作過程。
3.車架及附件帶動力系統的承載，帶有轉向、制動、燈光照明等車輛的基本功能。
4.實現電池及管理系統、電機控制系統（MCU）、AC/DC、DC/DC、充電系統原理與結構功能認知。
5.實現純電動車裝調與檢測操作。
6.安裝安全保護裝置：急停開關、機械式電源總開關、維修開關、轉動部位防護保護罩、高壓安全防護裝置與警告提示。
7.配套實訓指導書等教學資料，包含工作原理、實訓項目、故障分析等要點說明。
8.機械裝配與鉗工裝配虛擬仿真軟件：本軟件基于unity3d開發，可選6級畫質，設有減速器、軸系結構的設計與虛擬拆裝、常見機械機構設計與仿真，機構資源庫，典型機械機構（汽油機發動機的虛擬拆裝），軟件為一個整體軟件，不能為一個個單獨的資源。
A.減速器設計與虛擬拆裝界面可選渦輪蝸桿圓錐齒輪減速器、二級展開式圓柱齒輪減速器、圓錐圓柱齒輪減速器、同軸式圓柱齒輪減速器、圓錐齒輪減速器、一級圓柱齒輪減速器。
渦輪蝸桿圓錐齒輪減速器：進入軟件后自動播放裝配內容，視頻中各步驟均有文字說明
二級展開式圓柱齒輪減速器：進入軟件后采用視頻的形式播放內容，視頻內容應包含：零件名稱（掃描二維碼可看零部件名稱）、拆裝演示（包含拆卸、裝配）、虛擬拆裝（包含整體、低速軸、中速軸、高速軸、箱蓋、箱座）
圓錐圓柱齒輪減速器、同軸式圓柱齒輪減速器、圓錐齒輪減速器、一級圓柱齒輪減速器：點擊進入后自動跳轉到edrawings界面，模型均為三維模型，通過點擊零部件顯示零部件名稱，可360°全方位旋轉、放大、縮小、平移，同時可通過移動零部件功能，將整個減速器進行拆卸組裝，同時可以選擇主頁按鈕回到減速器***初始的狀態。圓錐齒輪減速器、一級圓柱齒輪減速器增加了插入橫斷面功能，可自由拖動橫斷面觀察減速器內部結構。
B.軸系結構的設計及虛擬拆裝界面可選零件認知、拆裝演示、實戰操作。
1、零件認知：內設斜齒輪、無孔端蓋、聯軸器、聯軸器鍵、軸、齒輪鍵、帶孔端蓋、軸套、深溝球軸承的三維模型與零件名稱，任意零件均可進行360°旋轉
2、拆裝演示：內置2個案例，將鼠標移動到某一零件位置時（底座與軸承座除外），該零件自動放大，并顯示零件名稱，設有拆卸與裝配按鈕，功能由軟件自動完成軸系結構拆卸與裝配。三維場景均可進行360°全方位旋轉、放大、縮小、平移。
3、實戰操作：三維零件整齊擺放于桌面，由學生手動選擇對應的零件并移動至軸系結構上，擺放順序正確且位置正確時零件才能安裝上去，設有重新開始按鈕，方便學生重新進行虛擬實驗。將鼠標移動到某一零件位置時（底座與軸承座除外），該零件自動放大，并顯示零件名稱。
C、常見機械機構設計與仿真可選鉸鏈四桿機構設計與分析、I\II型曲柄搖桿機構設計與分析、偏置曲柄滑塊機構設計與分析、曲柄擺動導桿機構設計與分析、鉸鏈四桿機構軌跡綜合、偏心直動滾子推桿凸輪、對心直動平底推桿凸輪。
1、各個機構應當能輸入相對應的參數，由軟件自動計算參數，并可進行運動仿真和自動繪制曲線圖。
D、機構資源庫可選平面連桿機構11種、凸輪機構5種、齒輪機構6種、傳動機構8種、加緊機構11種、輪系機構6種、其他機構（機械設備模擬）8種
E、汽油機發動機的虛擬拆裝可選曲軸箱裝拆演示、曲軸箱虛擬裝配、配氣系裝拆演示、配氣系虛擬裝配
1、曲軸箱裝拆演示與配氣系裝拆演示均設有拆卸按鈕、裝配按鈕、重新開始、分解觀察按鈕，將鼠標移動到某一零件位置時，該零件自動放大，并顯示零件名稱，功能由軟件自動完成軸系結構拆卸與裝配。使用分解觀察按鈕時，曲軸箱或配氣系三維模型自動展示爆炸圖，可進行360°全方位旋轉、放大、縮小、平移
2、曲軸箱虛擬裝配與配氣系虛擬裝配的三維零件均整齊擺放于桌面，均由學生手動選擇對應的零件并移動至機構上，當擺放順序正確且位置正確時零件才能安裝上去，設有重新開始按鈕，方便學生重新進行虛擬實驗。將鼠標移動到某些零件位置時，自動顯示零件名稱。
三、技術指標
整車重量（80kg）、載重（150kg）、最高時速（60km/h）、外觀尺寸（長*寬*高）（2350*1500*1450mm）
四、實訓（實驗）項目
1.電池組及管理系統的檢測與維修
2.純電動車驅動電機的檢測與維修
3.純電動車驅動電機控制器的檢測與維修
4.電子油門的檢測與維修
5.檔位開關的檢測與維修
6.剎車開關的檢測與維修
7.電動汽車充電系統的檢測與維修
8.電動汽車儀表系統的檢測與維修
9.電動汽車輔助電氣系統的檢測與維修
11.純電動整車控制及驅動傳動等線路連接、部件組裝調試
12.純電動整車控制及驅動傳動等系統（電池及管理系統、電機及控制系統（MCU）、AC/DC、DC/DC、儀表、車載充電機）結構與原理認知、功能動態演示、裝調與檢測、故障模擬與考核、故障檢測與維修、故障診斷與排除。
五、基本配置
卡通車(成人雙座,48V500W電機、前后輪7寸、前后彈簧減震、前鼓剎后液壓碟剎、48V儀表、燈光系統（大燈、轉向燈、剎車燈）、開關操控系統）、磷酸鐵鋰動力電池包及管理系統、國標充電接口與充電槍、純電動車電機與控制器及運行部分、電子油門總成、換擋機構總成、儀表、變速箱、左右傳動軸、液壓制動系統、充電插口與充電槍、車載充電機、DC-DC模塊、輔助蓄電池（12V45AH）、維修開關、設備操作說明書。
