一.概述：

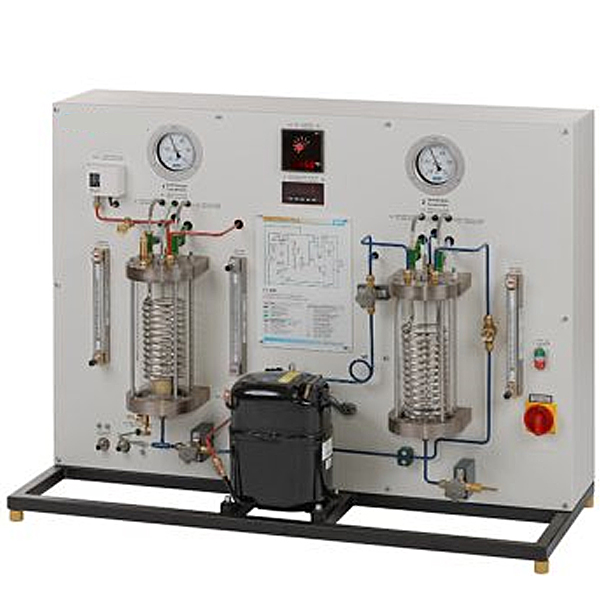

適用于制冷、空氣調節、食品冷凍、家電等專業的教學。系統中的壓縮機、蒸發器、冷凝器采用透明耐壓玻璃作殼體，可直接觀察到制冷劑的蒸發和冷凝現象，并通過進出水溫的變化可觀測制冷效果。
二、主要特點：
1、制冷劑:可通過玻璃冷凝器、蒸發器觀察制冷劑在螺旋蒸發器、冷凝器管外蒸發，冷凝的霧化過程。
2、玻璃冷凝器（制冷劑走外，蒸發器管內管里走水），可透過玻璃可觀察制冷工質在玻璃冷凝器中的冷凝過程，及壓縮機的工作現象，
3、玻璃蒸發器：（制冷劑走外，蒸發器管內走水）可透過玻璃，觀察制冷工質在玻璃蒸發器中的蒸發過程，及壓縮機的工作現象。
三、主要配置：
實驗裝置：由制冷系統、溫度測試、流量測量以及控制系統等組成。
1、溫度測量：
可以測定吸氣壓力、排氣壓力、壓力、吸氣溫度、排氣溫度、入口溫度、室內環境溫度
2、控制屏：
采用面板為雙層彩色噴塑結構，造型新穎；面板上布置制冷系統，可直觀展示制冷系統結構；正面設有電源控制及測量儀表功能板
3、模塊：
分別測量壓縮機功率。通過鍵控、數顯窗口實現人機對話的智能控制模式，可測量負載的有功功率、無功功率、功率因數、電壓、電流、頻率及負載的性質；
1）具有短路、過流、過壓、欠壓、失壓、功率限定6大保護功能；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能通過清除故障后，才能上電成功
2）采用LCD液晶面板實時監控設備運行情況，提能實時監測電壓、電流、功率、電能等參數，液晶觸摸屏監測數值。
3）閥值值設備：短路、過流、過壓、欠壓、失壓、功率等閥值設定
4）短路保護：保護設備電流大到3倍時同，0.3秒內瞬間跳閘
5）漏電保護：當漏電值到達設定值1％時，系統0.1秒內瞬間斷電。
過載保護：防止設備著火保護，當負載到達設定值5％時，系統0.1秒內瞬間跳閘。
6）過壓保護：有效防止設備損壞，當電壓達到時270V時，系統0.5秒內瞬間跳閘。
7）欠壓保護：有效防止設備損壞，當電壓達到時165V時，系統0.5秒內瞬間跳閘。
8）強制故障鎖定功能：發生故障導致跳閘時，人為無法上電，只能通過清除故障后，才能上電成功
9）故障查詢：一鍵故障可查詢歷史故障源
10）故障測試功能：可在線測試出系統中不安全的用電功能，用一鍵故障可查詢可排除故障源
11）手自動功能：手動、自動自由切換
4、制冷系統：
由壓縮機、玻璃冷凝器、視液鏡、干燥過濾器、手動節流閥、石英玻璃蒸發器；制冷劑：600A，
5、二次循環系統：流量1噸，揚程9米，流量計：4-90L/h；
6、有機水箱：30×20×30cm；
7、外形尺寸：1000×700×800mm 工作電壓：220V 功率：500W
8、虛擬多用表參數：
交流電壓量程檔位分：10、50、250、1000
直流電壓檔位分：0.25、1、2.5、10、50、250、1000
歐姆檔分：x1，x10，,100，,1000，,1K，x10K，x100K
電流表檔位：50μa、0.5、5、50、500
BATT：1.2-3.6V，RL=12Ω
BUZZ：R×3
紅外發射檢測功能：垂直角度±15°距離1-30cm
三極管測量孔
9、玻璃冷凝器1個：
10、玻璃蒸發器1個
11、螺旋熱交換器2個
12、單片機、plc可編程設計與控制虛擬仿真軟件：
本軟件基于unity3d開發，內置實驗步驟、實驗指導書、電路圖、組件列表、連接線路、接通電源、電路圖、場景重置、返回等按鈕，在連線及代碼正確后，可以通過啟動/停止、正向運動、反向運動按鈕操作三維機床模型運動，在連接線路狀態下，三維機床模型可進行放大/縮小、平移。
1.繼電器控制：閱讀實驗指導書，并進入實驗，通過識讀電路圖，選擇組件列表中的繼電器、熱繼電器、開關等元器件以拖拽的形式布局至電器柜中，限位器置于三維機床模型上，可選擇蓋蓋子，部分元器件名稱可重命名，然后點擊連接線路按鈕，將端子對端子進行連線，將機床電路連接成功后，選擇接通電源，進行操作，若組件或線路連接錯誤將彈出提示錯誤框，可隨時進行場景重置。
2.plc控制：實驗同繼電器控制，增加PLC控制功能，在連線完成后，通過PLC編碼按鈕，進入程序編寫界面，編寫正向與反向2條程序，共有12個梯形圖符號，編寫完成后，選擇提交進行程序驗證。驗證成功后，接通電源進行操作，組件、線路連接、代碼錯誤將彈出提示錯誤框，可隨時進行場景重置。
3.單片機控制：實驗同繼電器控制，增加單片機控制功能，在連線完成后，通過C編碼按鈕進入編程界面，輸入正確的C語言代碼，提交驗證成功后，接通電源進行操作，組件、線路連接、代碼錯誤將彈出提示錯誤框，可隨時進行場景重置。
四.實訓功能：
1、進行制冷循環過程和演示，
3、可通過玻璃觀察制冷工質的蒸發過程、的工作現象
4、可通過玻璃觀察制冷工質的冷凝過程、的工作現象
3、可演示制冷系統的常見故障
4、可演示水系統的循環原理
5、認知制冷系統中多節流閥作用和結構樣式
6、研究制冷系統中的制冷劑回流熱泵原理。
8、手動膨脹閥的使用
常見問題：
1、如果我要購買可視制冷循環演示裝置（外氟內水）,透明制冷演示實驗裝置，是否有安裝、培訓服務呢？
答：我們的設備如果沒有特別注明“不含安 裝”“裸機價”“出廠”等字樣的，都是提供安裝、培訓服務的。
2、你們的可視制冷循環演示裝置（外氟內水）,透明制冷演示實驗裝置是否能開增值稅專用發票？
答：可以的，我們是正規企業，并且已經升級到一般納稅人，可以開具增值稅專用發票，如果您需要開可視制冷循環演示裝置（外氟內水）,透明制冷演示實驗裝置的發票，您需要提供開票資料。
3、你們的可視制冷循環演示裝置（外氟內水）,透明制冷演示實驗裝置都是自己生產的嗎？都有什么產品資質？
答：我們公司是專業生產教學設備的企業，完全自主生產，并通過了最新版ISO9001認證，擁有多項專利與著作權。
